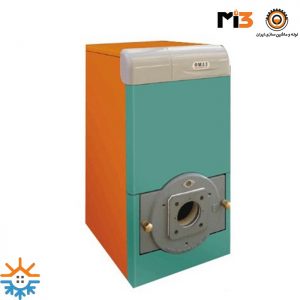

دیگ چدنی MI3 مدل M

دیگ چدنی MI3 مدل M یکی از با کیفیت ترین و ویژه ترین محصولات شرکت لوله و ماشین سازی ایران می باشد که در ادامه با مشخصات فنی و موارد کاربرد آن بیشتر آشنا میشویم.

شرکت لوله و ماشین سازی توانسته است با بهره گیری از دانش متخصصان و روش های تولید ویژه و مواد اولیه مرغوب یکی از عالی ترین دیگ های چدنی را در اختیار مصرف کنندگان قرار دهد.

شما عزیزان می توانید توسط متخصصان ما در فروشگاه اینترنتی تجهیزستان بهترین محصول را مورد نیاز خود را خریداری کنید و از خدمات ویژه ما بهره مند شوید.

اجزای دیگ چدنی MI3 مدل M

[caption id="attachment_5298" align="aligncenter" width="1024"] مشخصات ابعادی دیگ MI3 مدل M

محفظه احتراق دیگ چدنی MI3 مدل M

دیگ به گونه ای طراحی شده است که گازهای خروجی از محفظه احتراق به حداقل دما می رسد. بدین صورت که محصولات احتراق در سه پاس از مسیرهای پیش بینی شده در بدنه دیگ عبور کرده و سپس خارج می گردد. این عمل موجب احتراق صحیح ، تقلیل صدا و افزایش بازده دیگ می شود. در طراحی این دیگ سعی شده که توزیع حرارتی مناسبی در نظر گرفته شده است ، به همین دلیل حداکثر کارایی به نمایش در خواهد آمد.

انبار دیگ چدنی MI3 مدل M

در قسمت انتهایی دیگ، محفظه ای جهت هدایت و تخلیه مناسب تر گازهای حاصل از احتراق پیش بنی شده و این محفظه به طور کامل ایزوله شده تا مانع پخش گاز در فضای موتورخانه گردد.

پره های دیگ چدنی MI3 مدل M

در قسمت ابتدایی دیگ محفظه ای قرار دارد که ضمن در برگرفتن صفحه نگهدارنده مشعل ، می تواند در دو جهت (برحسب نیاز) باز شود و در حالت بسته کاملا ایزوله می باشد تا از انتقال حرارت و نشت گازهای حاصل از احتراق به داخل موتورخانه جلوگیری به عمل آورد .

ضمنا صفحه مشعل متناسب با مشعل مورد نیاز دیگ ساخته شده و همچنین برای کنترل شعله، دریچه دید روی در آن نصب شده است.

تمام پره های دیگ در فشار 10 بار به مدت یک دقیقه به صورت هیدرو استاتیک مورد آزمایش قرار میگیرند.

واحد کنترل و مراقب (پانل کنترل) چدنی MI3 مدل M

واحد مراقبت ، یک مجموعه کامل برای تنظیم عملکرد دیگ یا بهره دهی بالا می باشد که شامل دمافشارسنج (ترمومانومتر)، ترموستات، چراغ هشدار دهنده ترموستات، واحد مراقبت و لوازم کنترل و ایمنی است.
