دیگ چدنی MI3 مدل M




دیگ چدنی MI3 مدل M

دیگ چدنی MI3 مدل M یکی از با کیفیت ترین و ویژه ترین محصولات شرکت لوله و ماشین سازی ایران می باشد که در ادامه با مشخصات فنی و موارد کاربرد آن بیشتر آشنا میشویم.

شرکت لوله و ماشین سازی توانسته است با بهره گیری از دانش متخصصان و روش های تولید ویژه و مواد اولیه مرغوب یکی از عالی ترین دیگ های چدنی را در اختیار مصرف کنندگان قرار دهد.

شما عزیزان می توانید توسط متخصصان ما در فروشگاه اینترنتی تجهیزستان بهترین محصول را مورد نیاز خود را خریداری کنید و از خدمات ویژه ما بهره مند شوید.

اجزای دیگ چدنی MI3 مدل M

[caption id="attachment_5298" align="aligncenter" width="1024"]مشخصات ابعادی دیگ MI3 مدل M مشخصات ابعادی دیگ MI3 مدل M

محفظه احتراق دیگ چدنی MI3 مدل M

دیگ به گونه ای طراحی شده است که گازهای خروجی از محفظه احتراق به حداقل دما می رسد. بدین صورت که محصولات احتراق در سه پاس از مسیرهای پیش بینی شده در بدنه دیگ عبور کرده و سپس خارج می گردد. این عمل موجب احتراق صحیح ، تقلیل صدا و افزایش بازده دیگ می شود. در طراحی این دیگ سعی شده که توزیع حرارتی مناسبی در نظر گرفته شده است ، به همین دلیل حداکثر کارایی به نمایش در خواهد آمد.

انبار دیگ چدنی MI3 مدل M

در قسمت انتهایی دیگ، محفظه ای جهت هدایت و تخلیه مناسب تر گازهای حاصل از احتراق پیش بنی شده و این محفظه به طور کامل ایزوله شده تا مانع پخش گاز در فضای موتورخانه گردد.

پره های دیگ  چدنی MI3 مدل M

در قسمت ابتدایی دیگ محفظه ای قرار دارد که ضمن در برگرفتن صفحه نگهدارنده مشعل ، می تواند در دو جهت (برحسب نیاز) باز شود و در حالت بسته کاملا ایزوله می باشد تا از انتقال حرارت و نشت گازهای حاصل از احتراق به داخل موتورخانه جلوگیری به عمل آورد .

ضمنا صفحه مشعل متناسب با مشعل مورد نیاز دیگ ساخته شده و همچنین برای کنترل شعله، دریچه دید روی در آن نصب شده است.

تمام پره های دیگ در فشار 10 بار به مدت یک دقیقه به صورت هیدرو استاتیک مورد آزمایش قرار میگیرند.

واحد کنترل و مراقب (پانل کنترل)  چدنی MI3 مدل M

واحد مراقبت ، یک مجموعه کامل برای تنظیم عملکرد دیگ یا بهره دهی بالا می باشد که شامل دمافشارسنج (ترمومانومتر)، ترموستات، چراغ هشدار دهنده ترموستات، واحد مراقبت و لوازم کنترل و ایمنی است.

نحوه تحویل محصول به مشتری  چدنی MI3 مدل M

هر دیگ شامل 5 قسمت است که عبارتند از :

روپوش

واحد مراقبت و سیم کشی

عایق در دیگ

مجموعه قطعاتی که برای مونتاژ دیگ ضروری است.

مجموعه قطعاتی که بدنه باز شده دیگ را تشکیل می دهند (پره ها و میل مهار)

با داشتن این اجزا می توان به سهولت نصب دیگ را انجام داد.

برخی از خصوصیات دیگ مدل M:

  • راندمان حرارتی واقعی 90%
  • کیفیت سطحی مناسب داخلی و خارجی پره­ ها
  • سرعت و سهولت مونتاژ
  • دارای 5 سال ضمانت بی قید و شرط
  • خدمات پس از فروش دائم
  • استفاده از پشم شیشه به عنوان عایق حرارتی

شاید شما این را نیز دوست داشته باشید…

 دیگ چدنی MI3 مدل S90

دیگ چدنی MI3 مدل S90

 دیگ چدنی MI3 مدل L90

دیگ چدنی MI3 مدل L90

 دیگ چدنی MI3 مدل M90

دیگ چدنی MI3 مدل M90

 دیگ چدنی MI3 مدل S

دیگ چدنی MI3 مدل S











  • محمدرضا آذرشب
  • ۰
  • ۰







دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300





  • حداقل ظرفیت حرارتی: 494000 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 1300000 کیلوکالری بر ساعت
  • جنس دیگ: چدن داکتیل ریختگی
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری سوپر هیت: 6 بار
  • حداکثر فشار کاری استار: 10 بار



دیگ چدنی شوفاژ کار مدل 1300

دیگ های چدنی شوفاژ کار، جزو قویترین دیگ های ساخت شرکت صنعتی شوفاژ کار است که در این رده جای گرفته است. از ویژگی های کلیدی این نوع دیگ، به موارد ذیل میتوان اشاره کرد:

  • گارانتی 10 ساله شرکت شوفاژ کار
  • قابلیت حمل و نقل آسان به داخل ساختمان
  • ارزش حرارتی

     دیگ چدنی شوفاژ کار مدل Turbo



توضیحات

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل 1300 میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل 1300، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی توربو شوفاژ کار، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(“) 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز   105 درجه سانتیگراد
حداکثر فشار کاری مجاز   4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ چدنی شوفاژ کار مدل 1300

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگ چدنی شوفاژ کار مدل 1300

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

طراحی دیگ های چدنی شوفاژ کار مدل توربو

طراحی دیگ های چدنی شوفاژ کار مدل توربو





محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ

نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین



شاید شما این را نیز دوست داشته باشید…

 دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400

 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

 دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo

 دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300











  • محمدرضا آذرشب
  • ۰
  • ۰



دیگ چدنی شوفاژ کار سولار 400



دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400





  • حداقل ظرفیت حرارتی: 91000 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 221000 کیلوکالری بر ساعت
  • جنس دیگ: چدن ریختگی مقاوم
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری: 4 بار



دیگ چدنی شوفاژ کار سولار 400

دیگ های چدنی شوفاژ کار در ظرفیت های حرارتی مختلف، با قابلیت انتقال ساده به وسیله دو نفر به هر مکانی از ساختمان. از ویژگی های کلیدی این نوع دیگ میتوان به موارد ذیل اشاره کرد:

  • گارانتی بی قید و شرط شوفاژ کار به مدت 10 سال (در صورت نصب صحیح دیگ)
  • قابلیت حمل آسان به داخل ساختمان
  • بازده حرارتی بالا
  • برند معتبر ملی

دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار مدل Solar-400، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل سولار 400 میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Solar-400 ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی شوفاژ کار مدل Solar-400، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کار مدل Solar-400، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ چدنی شوفاژ کار مدل Solar-400، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد 400-7 400-8 400-9 400-10 400-11 400-12 400-13
تعداد پره دیگ Pcs 7 8 9 10 11 12 13
ظرفیت حرارتی kW 105.8 131.4 155.8 181.4 205.8 231.4 257
kCal/hr 91000 113000 134000 156000 177000 199000 221000
Btu/hr 361000 448000 532000 619000 702000 790000 877000
حجم آب گیری دیگ lit 113 127 141 155 169 183 197
قطر دهانه دودکش دیگ mm 250
حجم محفظه احتراق m3 0.15 0.175 0.2 0.225 0.25 0.275 0.3
سایز اتصالات ورود و خروج DN(“) 2.1/2 3
قطر دهانه مشعل گیر mm 140
طول دیگ mm 1015 1135 1255 1375 1495 1615 1735
عرض و ارتفاع دیگ mm 560×935
وزن خالص دیگ kgr 515 578 641 704 767 830 893
حداکثر دمای کاری مجاز C 105 درجه سانتیگراد
حداکثر فشار کاری مجاز Bar 4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار سولار 400

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای دیگ چدنی شوفاژ کار سولار 400

بهتر است دیگ چدنی شوفاژ کار مدل Solar-400 شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سولار 400

ددیگ چدنی مدل Solar-400 شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای دیگ چدنی شوفاژ کار سولار 400

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ سولار 400، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

قطعات دیگ چدنی سوپر 400

قطعات دیگ چدنی سوپر 400







نقاط قوت

  •  برند معتبر ملی
  •  حمل ونقل آسان
  •  قیمت مناسب
  •  تعمیر و نگهداری راحت

کیفیت ساخت86/100برند معتبر95/100طراحی مهندسی89/100کارایی و دوام80/100سهولت حمل و نقل95/100

شاید شما این را نیز دوست داشته باشید…

 دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo

 دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

 دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400











  • محمدرضا آذرشب
  • ۰
  • ۰

دیگ چدنی شوفاژکار مدل توربو



دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo یا توربو ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل Turbo میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Turbo ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی شوفاژ کار مدل Turbo، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.

مشخصات مکانیکی به صورت کامل برای دیگ های چدنی توربو شوفاژ کار

مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(") 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز 105 درجه سانتیگراد
حداکثر فشار کاری مجاز 4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ دیگ چدنی شوفاژ کار مدل Turbo

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود. هم چنین ضخامت بدنه دیگ 5 میلی متر می باشد.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

                                                                 نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای توربو

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

[caption id="attachment_1293" align="aligncenter" width="984"]طراحی دیگ های چدنی شوفاژ کار مدل توربو                                                      طراحی دیگ چدنی شوفاژ کار مدل Turbo[/caption]

نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین

سوالات متداول

1.آیا پره های دیگ قابل تعمیر و جایگزینی هستند ؟ در پاسخ به این سوال باید گفت که پره های دیگ قابل تعویض بوده اما گاهی اوقات دیگ های استفاده شده بسیار قدیمی بوده و عوض کردن دیگ به صرفه تر خواهد بود. زیرا علاوه بر داشتن یک دیگ نو ، گارانتی نیز شامل محصول خواهد شد.

3.کدام عوامل سبب افزایش طول عمر یک دیگ می شود؟ از جمله عوامل موثر در این امر ، انتخاب مشعل مناسب با دیگ مورد نظر ، سختی گیر رزینی و آب بندی کردن پره های دیگ است.   انتخاب دیگی با ظرفیت  مناسب و بهینه  باید به شدت مورد توجه قرار بگیرد ، زیرا ظرفیت مناسب میتواند از کار کردن مداوم آن کاسته و در نتیجه عمر آن افزایش پیدا کند.

2.چگونه میتوان ظرفیت یک دیگ را محاسبه کرد؟ ظرفیت دیگ را میتوان  با توجه به جدول و فرمولی که در ادامه قرار داده شده است ، محاسبه کرد.

ظرفیت دیگ = (حجم تهویه +حجم استخر +حجم آبگرم مصرفی) *(ظرفیت حرارتی )+20درصد ضریب اطمینان

  معمولی سرد خیلی سرد
فضای تهویه 50kcal/h.m3 85kcal/h.m3 80kcal/h.m3
استخر 600kcal/h.m3 800kcal/h.m3 1000kcal/h.m3
آب گرم مصرفی به ازای هر لیتر 80kcal/h.m3

سایت رسمی شرکت صنعتی شوفاژ کار

محصولات مربوط به دیگ چدنی

محصولات و مطالب ما در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان صفحه اصلی تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم

برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

برای مشاهده دیگر محصولات اینجا کلیک کنید.

مطالب بلاگفا ما را اینجا دنبال کنید.

برای مشاهده مطالب میهن بلاگ اینجا کلیک کنید.

مطالب بلاگ بیان را اینجا ببینید.

آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان دیگ چدنی توربو میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان دیگ چدنی توربو

شاید شما این را نیز دوست داشته باشید…



 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

 دیگ چدنی MI3 مدل L90

دیگ چدنی MI3 مدل L90

 دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

 دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300













  • محمدرضا آذرشب
  • ۰
  • ۰







دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300



  • حداقل ظرفیت حرارتی: 43700 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 83100 کیلوکالری بر ساعت
  • جنس دیگ: چدن ریختگی مقاوم
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری: 4 بار





دیگ چدنی شوفاژ کار سوپر 300

دیگ های چدنی شوفاژ کار سوپر 300 در ظرفیت های حرارتی مختلف، با قابلیت انتقال ساده به وسیله دو نفر به هر مکانی از ساختمان. از ویژگی های کلیدی این نوع دیگ میتوان به موارد ذیل اشاره کرد:

  • گارانتی بی قید و شرط شوفاژ کار به مدت 10 سال (در صورت نصب صحیح دیگ)
  • قابلیت حمل آسان به داخل ساختمان
  • بازده حرارتی بالا
  • برند معتبر ملی

توضیحات

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار مدل Solar-400، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل سوپر 300 میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Solar-400 ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی شوفاژ کار مدل Solar-400، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کار مدل Solar-400، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ چدنی شوفاژ کار مدل Solar-400، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Super 300-5 Super 300-6 Super 300-7 Super 300-8 Super 300-9
تعداد پره دیگ Pcs 5 6 7 8 9
ظرفیت حرارتی kW 50.8 62.3 73.7 85.2 96.7
kCal/hr 43700 53600 63400 73300 83100
Btu/hr 173000 213000 251000 291000 330000
حجم آب گیری دیگ lit 22.3 26.7 31.3 35.8 40.2
قطر دهانه دودکش دیگ mm 144
حجم محفظه احتراق m3 0.0403 0.0484 0.0565 0.0645 0.0726
سایز اتصالات ورود و خروج DN(“) 1.1/2
قطر دهانه مشعل گیر mm 110
طول دیگ mm 682 764 864 928 1010
عرض و ارتفاع دیگ mm 444×760
وزن خالص دیگ kgr 205 233 262 291 321
حداکثر دمای کاری مجاز C 105 درجه سانتیگراد
حداکثر فشار کاری مجاز Bar 4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار سوپر 300

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای دیگ چدنی شوفاژ کار سوپر 300

بهتر است دیگ چدنی شوفاژ کار مدل Solar-400 شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سوپر 300

ددیگ چدنی مدل Solar-400 شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای دیگ چدنی شوفاژ کار سوپر 300

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ سوپر 300، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

نقشه مونتاژی دیگ سوپر 300 شوفاژ کار

نقشه مونتاژی دیگ سوپر 300 شوفاژ کار





محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ





نقاط قوت

  •  برند معتبر ملی
  •  حمل ونقل آسان
  •  قیمت مناسب
  •  تعمیر و نگهداری راحت



شاید شما این را نیز دوست داشته باشید…



 دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی MI3 مدل L90



دیگ چدنی MI3 مدل L90

 دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo







  • محمدرضا آذرشب
  • ۰
  • ۰



دیگ چدنی شوفاژ کار مدل Super400





دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400

  • حداقل ظرفیت حرارتی: 118700 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 369700 کیلوکالری بر ساعت
  • جنس دیگ: چدن داکتیل ریختگی
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری: 4 بار



دیگ چدنی شوفاژ کار مدل Super400

دیگ های چدنی شوفاژ کار، جزو قویترین دیگ های ساخت شرکت صنعتی شوفاژ کار است که در این رده جای گرفته است. از ویژگی های کلیدی این نوع دیگ، به موارد ذیل میتوان اشاره کرد:

  • گارانتی 5 ساله شرکت شوفاژ کار
  • قابلیت حمل و نقل آسان به داخل ساختمان
  • ارزش حرارتی بالا

دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400 ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل Turbo میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Turbo ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی توربو شوفاژ کار، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(“) 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز   105 درجه سانتیگراد
حداکثر فشار کاری مجاز   4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار مدل Super400

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سوپر 400

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای دیگ چدنی شوفاژ کار مدل Super400

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ











نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین

طراحی مهندسی91/100ارزش حرارتی دیگ نسبت به جا57/100ارزش خرید نسبت به قیمت94/100ضمانت و گارانتی89/100کارایی و طول عمر84/100

  • محمدرضا آذرشب
  • ۰
  • ۰

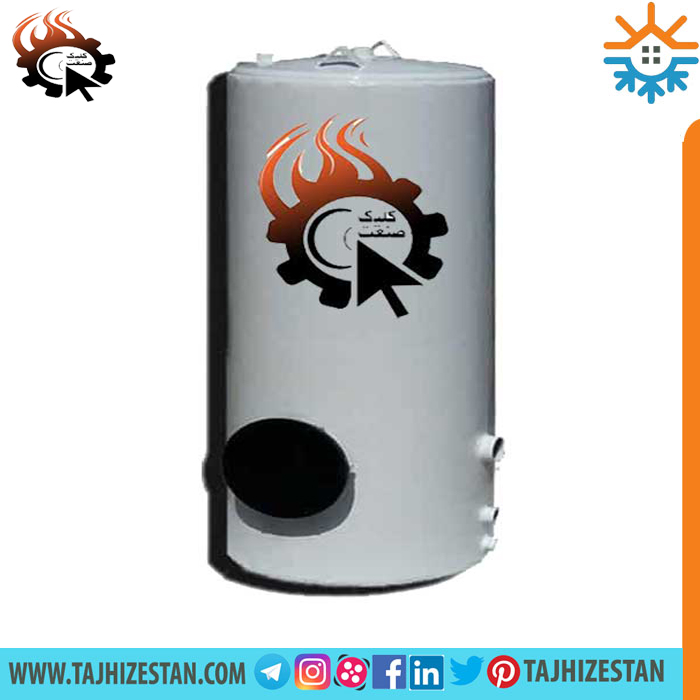

آبگرمکن برقی ایستاده کلیک صنعت





آبگرمکن برقی ایستاده کلیک صنعت

آبگرمکن برقی ایستاده کلیک صنعت



آبگرمکن برقی ایستاده

آبگرمکن برقی ایستاده کلیک صنعت یک محصول فوق العاده برای بسیاری از مکانهایی است که نیاز آب گرم خود را می توانند با انرژی اکتریکی یا در نبود سوخت تامین کنند.

آبگرمکن برقی صنعتی، از جمله تجهیزاتی است که بسیار در کارگاه‌های مختلف برای گرمایش آب مصرفی مورد استفاده قرار می‌گیرد. معمولا بسیاری از کارگاه‌ها مشکل لوله کشی گاز را دارند و یا استفاده از آبگرمکن گازی را برای کارگاه به صلاح نمی‌دانند.

از طرفی آبگرمکن برقی برای کارگاه‌هایی که برق سه فاز صنعتی دارند بسیار به صرفه تر از آبگرم کن های گازی است. لذا استفاده از این آبگرم‌کن ها در کارگاه ها مختلف همه گیر شده است.

کلیک صنعت با تولید انواع آبگرم کن های صنعتی و با سابقه چندین ساله در این صنعت، آماده ارائه خدمات به مشتریان عزیز برای تولید انواع آبگرم کن های صنعتی است. اطلاعات فنی این نوع آب گرم کن ها به ترتیب جدول زیر آورده شده است.

آبگرمکن برقی ایستاده کلیک صنعت

مدل ظرفیت



(لیتر)

قطر عدسی



(سانتیمتر)

ضخامت عدسی



(میلیمتر)

طول بدنه



(سانتیمتر)

ضخامت بدنه



(میلیمتر)

حداکثر فشار کاری



Bar

جنس ساخته شده
EDWHE-150-3-4 150 45 4 100 3 3 گالوانیزه گرم
EDWHE-200-3-4 200 45 4 125 3 3 گالوانیزه گرم
EDWHE-240-3-4 240 45 4 150 3 3 گالوانیزه گرم
EDWHE-300-3-4 300 50 4 150 3 3 گالوانیزه گرم
EDWHE-350-3-4 350 55 4 150 3 3 گالوانیزه گرم
EDWHE-400-3-4 400 60 4 150 3 3  گالونیزه گرم
EDWHE-500-4-5 500 65 5 150 4 3 گالونیزه گرم
EDWHE-750-4-5 750 70 5 200 4 3 گالوانیزه گرم
EDWHE-1000-5-5 1000 80 5 200 4 3 گالوانیزه گرم

مشتریان عزیز در صورت لزوم می‌توانند مخزن مورد نظر خود را با ظرفیت مناسب خود و یا فشار کاری مناسب به شرکت سفارش دهند تا بهترین ضخامت و بهترین ابعاد برای آنها ساخته شود.

تجهیزستان



محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ



  • محمدرضا آذرشب
  • ۰
  • ۰

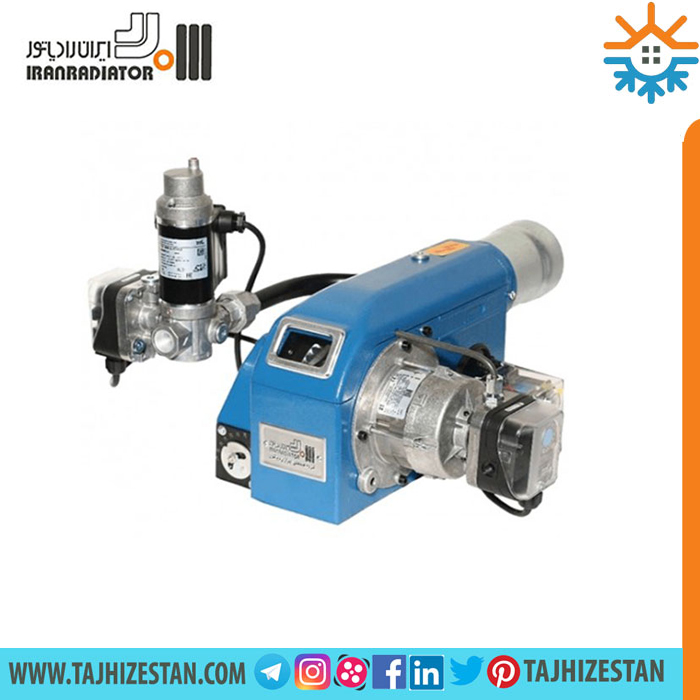

مشعل گاز سوز گرمیران خانگی

مشعل گاز سوز گرمیران خانگی

‹›

مشعل گازسوز خانگی گرم ایران

مشعل گازی خانگی گرمیران

مشعل گاز سوز گرمیران خانگی

مشعل گاز سوز خانگی و صنایع کوچک گرمیران




کمترین ظرفیت حرارتی: 20000 کیلوکالری بر ساعت

  • بیشترین ظرفیت حرارتی: 240000 کیلوکالری بر ساعت
  • سوخت مصرفی: گاز طبیعی شهری
  • نوع عملکرد: تک مرحله ای



مشعل گاز سوز گرمیران خانگی

مشعل گازی خانگی و صنایع کوچک گرمیران

این مشعل، برای گرمایش برای صنایع کوچک یا کوره های نیمه صنعتی و گرمایش مرکزی سیتسم موتورخانه در یک ساختمان مسکونی مورد استفده قرار میگیرد. طراحی کاملا صنعتی و استفاده از بهترین قطعات، از جمله مهمترین ویژگی این نوع مشعل است. این مشعل کاملا قابل رقابت با دیگر محصولات برندهای دیگر ملی است.



مشعل گاز سوز گرمیران خانگی

مشعل گاز سوز گرمیران خانگی از بهترین مشعل های شرکت گرمیران است. از این مشعل معمولا برای صنایع کوچک و همچنین گرمایش مرکزی در منازل مورد استفاده قرار می‌گیرد. این مشعل بین 20000 تا 240000 کیلوکالری بر ساعت را پاسخگو است. لذا برای محیطهای کوچکتر مانند دو واحد مسکونی نیز می‌توان از این مشعل استفاده کرد. همچنین این مشعل میتواند در آبگرمکن‌های صنعتی مورد استفاده قرار گیرد. این مشعل در موارد ذیل مورد استفاده است:

  • دیگ‌های آبگرم برای مجتمعهای آپارتمانی کوچک و متوسط
  • مصارف صنایع کوچک
  • دیگ‌های بخار گرم برای شستشو و استرلیزه خطوط رنگ، کشاورزی و مرغداری

مشعل گازی چیست؟

مشعل گازی ، از نوع تجهیزاتی است که در موتورخانه مورد استفاده قرار میگیرد. این نوع تجهیز، برای گرمایش آب گرم یا روغن داغ مورد استفاده است. در مشعل گازی، سوخت مورد استفاده از نوع گاز طبیعی است. این سوخت از لحاظ سوخت کاملا تمیزتر است. در مقایسه با مشعل های مازوت سوز یا گازوئیل سوز، بسیار بازده بالاتری دارد. همچنین دیگ‌های مورد استفاده، دیواره تمیزتری خواهند داشت. چون در نوع مازوت سوز، کربن روی دیوار دیگ‌ها تشکیل می‌شود.

ارزش حرارتی مشعل گاز سوز گرمیران خانگی

ارزش حرارتی برای مشعل مدل های مختلف GNG50 ، GNG90  ، GNG90.1 و GNG90.2 متفاوت است. ارزش حرارتی این نوع مشعل از 20000 تا 240000 کیلوکالری است که می‌توان در کاتالوگ اطلاعات کامل را مقایسه نمود.

ویژگی‌های اصلی مشعل گاز سوز گرمیران خانگی

  • تامین گرمایش از 20000 تا 240000 کیلوکالری بر ساعت
  • کیفیت بالای قطعات و ساخت
  • سهولت نصب و راه اندازی
  • تامین ایمنی بسیار بالا توسط سیستم پیشرفته کنترلی
  • صدای واقعا کم (دستاورد طراحی خاص در مجاری ورودی هوا)
  • تاییده کامل توسط استاندارد ملی ایران
  • طیف گسترده قطعات جانبی
  • حداقل ابعاد با توجه به ظرفیت
  • تست کامل قبل از خورج از کارخانه
  • راندمان واقعا بالا

مشخصات مشعل گاز سوز گرمیران مدلهای GNG50 ، GNG90  ، GNG90.1 و GNG90.2

ابعاد حدودی مشعل گازی گرمیران سری خانگی و صنایع کوچک

ابعاد حدودی مشعل گاز سوز گرمیران خانگی

کاتالوگ محصول مشعل گاز سوز گرمیران سری صنایع کوچک

مدل مشعل ظرفیت حرارتی نوع سوخت نحوه عملکرد A B C D E G H
GNG 50 20,000 – 53,000 گاز طبیعی تک مرحله ای 80 110 390 310 490 186 132
GNG 90 50,000 – 100,000 گاز طبیعی تک مرحله ای 90 95 420 340 400 186 132
GNG 90.1 65,000 – 165,000 گاز طبیعی تک مرحله ای 110 115 540 390 475 187 155
GNG 90.10 65,000 – 240,000 گاز طبیعی تک مرحله ای 110 115 540 390 490 187 155

مشخصات تابلو کنترل مشعل گاز سوز گرمیران

مدل مشعل رله کنترل الکتروموتور فن شیر برقی گاز کنترل فشار گاز کنترل فشار هوا ترانس جرقه موتور دمپر هوا سنسور شعله گاز فن فیلتر گاز
GNG50 پارسا 790 / شکوه G790 Haning 100W/1-2750 Dungs-Brahama-Honeywell-Krom1/2″–1stage–360mbar-SlowOpening Dungs-Krom; 50-50mbar;2.5-50mbar Dungs-Krom;0.9-3mbar;0.4-6mbar ترانس پویا ساخت ایران 15kVA دستی میله یونیزاسیون 100×50×12.7
GNG90 پارسا 790 / شکوه G790 Haning 125W/1-2800 Dungs-Brahama-Honeywell-Krom1″–1stage–200mbar-SlowOpening Dungs-Krom; 50-50mbar;2.5-50mbar Dungs-Krom;0.9-3mbar;0.4-6mbar ترانس پویا ساخت ایران 15kVA دستی میله یونیزاسیون 140×50×12.7
GNG90.1 پارسا 790 / شکوه G790 Haning 175W/1-2800 Dungs-Brahama-Honeywell-Krom1/2″–1stage–200mbar-SlowOpening Dungs-Krom; 50-50mbar;2.5-50mbar Dungs-Krom;0.9-3mbar;0.4-6mbar ترانس پویا ساخت ایران 15kVA دستی میله یونیزاسیون 145×61×12.7
GNG90.2 پارسا 790 / شکوه G790 Haning 240W/1-2800 Dungs-Brahama-Honeywell-Krom”–1stage–200mbar-SlowOpening Dungs-Krom; 50-50mbar;2.5-50mbar Dungs-Krom;0.9-3mbar;0.4-6mbar ترانس پویا ساخت ایران 15kVA دستی میله یونیزاسیون 160×60×12.7





  • محمدرضا آذرشب
  • ۰
  • ۰



مشعل گاز سوز ایران رادیاتور مدل RAN



مشعل ایران رادیاتور مدل RAN

مشعل گاز سوز ایران رادیاتور مدل RAN

مشعل گاز سوز ایران رادیاتور مدل RAN



ویژگی های کلیدی

  • حداقل ظرفیت حرارتی: 37000 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 102000 کیلوکالری بر ساعت
  • عملکرد مشعل: تک مرحله ای
  • سوخت مشعل: گاز طبیعی
  • سایز لوله ورودی گاز: 1/2اینچ



مشعل گازی ایران رادیاتور RAN

مشعل گاز سوز ایران رادیاتور RAN از جدیدترین مشعل های شرکت ایران رادیاتور است. از این مشعل معمولا برای دیگ‌های کوچک یا برای آبگرمکن های صنعتی مورد استفاده قرار می گیرد. ارزش حرارتی این مشعل در مدل RAN25 حدود 102000 کیلوکالری بر ساعت است.

مشعل گازی چیست؟

مشعل گاز سوز ایران رادیاتور RAN25 ، از جمله مشعل‌هایی است که در صنایع تاسیسات مکانیکی و برای گرمایش مورد استفاده قرار می گیرند. این نوع مشعل‌ها، بسیار تمیز هستند. نسبت به مشعل‌های گازوئیلی بهتر عمل کرده و تعمیرات و نگهداری کمتری دارند. در این نوع مشعل‌ها به علت اینکه فاز سوخت گازی است، اختلاط آن با هوا بهتر است . لذا عمل احتراق با کیفیت بهتری صورت می‌گیرد. همچنین رسوب کردن کربن روی دیواره داخلی مشعل کمتر اتفاق می‌افتد.

ارزش حرارتی

ارزش حرارتی برای مشعل مدل RAN از 37,000 تا 102,000 کیلوکالری بر ساعت است. این مشعل بسیار برای ساختمان های مسکونی و اداری مناسب است. ابعاد آن نسبت به مشعل RAN 25 بزرگتر است.

ویژگی‌های اصلی مشعل گاز سوز ایران رادیاتور RAN

  • دارا بودن حداکثر راندمان در دیگ‌های فولادی و چدنی ( به دلیل وجود شعله شش شاخه و استفاده از دمنده با فشار ایستایی بالا)
  • پایداری کامل شعله در تمام حالات عملکرد مشعل ( به دلیل وجود شعله نگهدارنده)
  • دارای تکنولوژی پیش مخلوط نسبی و شعله شاخه ای
  • قابلیت عملکرد با گاز طبیعی و  LPG
  • امکان سرویس و نگهداری بسیار ساده
  • بسیار کم صدا

مشخصات مشعل مشعل گاز سوز ایران رادیاتور RAN

ابعاد حدودی مشعل گازی ایران رادیاتور مدل RAN

مشخصات مشعل گاز سوز ایران رادیاتور RAN25

مدل مشعل ظرفیت حرارتی مصرف گاز (m3/hr) نحوه عملکرد تابلو کنترل A B C D DN ابعاد لوله شعله بلند
RAN 25 120,000 – 37,000 12.5 – 4.5 تک مرحله ای 417 97 88 435 1/2″

مشخصات تابلو کنترل مشعل گاز سوز ایران رادیاتور

مدل مشعل رله کنترل سروو موتور الکترو موتور لوازم مشعل
RAN 25 G790 1~90 W شیربرقی گاز تدریجی 1/2 اینچ ، فلوسوئیچ هوا ، پرشر گاز





نقاط قوت

  •  برند معتبر ملی
  •  بازده حرارتی بالا
  •  طراحی زیبا
  •  همیشه در دسترس

  • محمدرضا آذرشب
  • ۰
  • ۰

استاندارد لوله های PSL

لوله های PSL

استاندارد لوله های PSL

استاندارد لوله های PSL

استاندارد لوله های PSL  را می توانید به راحتی آموزش ببینید و در فروشگاه تجهیزستان با آگاهی خرید کنید .

در اولین بخش از آموزش استاندارد های لوله های آهی شما باید با استانداردی که توسط موسسه نفت آمریکا یا همان API که American petroleum institute تالیف شده آشنا شوید. این موسسه در حوزه نفت و گاز و پتروشیمی به صورت تخصصی فعالیت داشته است و بعنوان یکی از قدیمی ترین و حرفه ای ترین موسسه تمامی نقاط جهان از جمله ایران شناخته میشود. لازم است تا این موضوع ذکر شود که لوله های گازی API به دو صورت درزدار welded و بدون درز seamless تولید میشوند که در نوع ساخت و کاربری تفاوت هایی دارند. تمامی لوله های در آلیاژ مختلف در دو نوع PSL1 و PSL2 تولید میشوند که در ادامه با خواص ، مزیت ها ، کاربرد ها و تفاوت های این نوع از لوله ها بیشتر آشنا میشوید.

یکی از مزیت ها ویژگی هایی که استاندارد API 5L به استاندارد ASTM A53 یا ASTM A106 می توان در نظر گرفت تولید و ساخت براساس معیار های سختگیرانه تر و دقیق تر می باشد.برای مثال می توان به نوع مواد بکار گیری شده در این لوله ها ، سختی و تست های ویژه برای سختی آنها اشاره کرد. به همین دلیل از این نوع لوله خطوط نفت و گاز استفاده میشود .

سایز بندی قطر دهانه و ضخامت این لوله ها برحسب اینچ ASME B36.10 تعیین میشود.

تفاوت لوله های PSL1 و PSL2

  • خواص شیمیایی
  • خواص مکانیکی
  • روش های ساخت
  • بازرسی و تعمیرات در فرایند اجرای لوله کشی
  • گواهینامه ها و مشخصات ردیابی

در تفاوت این لوله ها سه ویژگی مهم است که در مطلب زیر به آنها اشاره میشود :

مقدار کربن

  • برای ساخت لوله های بدون درز PSL1 باید 0.28% برای Grade  B باشد. برای لوله های PSL2 بیشترین مقدار کربن  0.24% می باشد.
  • برای ساخت لوله های درزدار PSL1 باید 0.26% برای Grade B باشدو برای لوله های PSL2 بیشترین مقدار کربن 0.22% می باشد.
  • لوله های PSL1 مشخص کردن درصد کربن معادل برای این لوله ها غیر الزامی بوده و تنها در صورت درخواست خریدار مشخص می شود.
  • لوله های PSL2 مشخص کردن درصد کربن معادل برای این لوله ها الزامی می باشد.

مقدار فسفر

برای ساخت لوله  PSL1 و PSL2 باید 0.03% برای Grade A بکارگرفته میشود.

مقدار سولفور

برای لوله های PSl1 مقدار سولفور 0.03% و برای لوله های PSL2 مقدار آن 0.02% می باشد.

تفاوت پارامتری لوله های PSL1 و PSL2

پارامترها  PSL1  PSL2
گرید A25 تا X70 B تا X80
سایز 0.405 اینچ تا 80 اینچ 4.5اینچ تا 80اینچ
نوع انتهای لوله ها plain , threated ,bevelled plain
نوع جوشکاری لوله ها تمامی متد های جوشکاری بجز جوشکاری بدون توقف تمامی متدها بجز جوشکاری بدون توقف جوش لیزری



  • محمدرضا آذرشب
