رابط تبدیل پلی اتیلن

یکی دیگر از انواع اتصالات و رابط های لوله های پلی اتیلن ، رابط تبدیل پلی میباشد؛ و ما در این قسمت به معرفی و عرضه این محصول میپردازیم.ازین رابط که به اسم تبدیل پیچی نیز شناخته میشود برای متصل کردن لوله های پلی اتیلن با سایزهای مختلف استفاده میشود.

این رابط از چه اجزایی و با چه موادی تولید شده است؟

  • اجزای این رابط شامل بدنه ، سرپیچ ، اسپلیت ، رینگ ، بوشینگ و اورینگ میباشد.
  • هر یک از اجزای نام برده شده از جنس خاصی تولید شده است که به شرح زیر است:
  • بدنه: از پلی پروپیلن کوپلیمر های گرید تولید میشود.
  • سرپیچ: پلی پروپیلن کوپلیمر های گرید تولید میشود.
  • اسپیلت: از پلی استال تولید میشود.
  • بوشینگ: از پلی اتیلن تولید میشود.
  • اورینگ: از نیتریت رابر تولید میشود

کاربردهای رابط تبدیل پلی اتیلن

این اتصال به دلیل راحتی در اجرا در موارد بسیاری کاربرد دارد ولی  به این دلیل که تعویض و تعمیر این رابطها برای کشاورز راحت تر است بیشتر در مصارف کشاورزی استفاده میشود.ولی با این حال در مصارف مختلفی مانند آبرسانی شهری و ساختمانی و... نیز کاربرد دارد.

نکات مهم برای نصب تبدیل پیچی پلی اتیلن ( رابط تبدیل)

  • انتهای لوله های پلی اتیلن را کاملا تمیز کنید.
  • سپس قطعات اتصال را به ترتیب بر روی لوله نصب کنید.
  • قبل از محکم کردن مهره، از جا افتادن صحیح تمای قطعات اطمینان حاصل فرمایید.
  • جهت اتصال از آچاری استفاده کنید که طول دسته آن کمتر از 46 سانت باشد
  • برای مطئن شدن از آبندی شدن اتصال میتوانید از نوار تفلون استفاده کنید.

مزایای استفاده از این رابط

  • مقاومت در برابر ضربه
  • مقاومت در برابر فشار خارجی و داخلی
  • قابلیت نصب آسان و سریع
  • قابلیت آبندی راحت بدون نیاز به ابزار خاص و حتی نوار تفلون(که برای اطمینان از آبندی میتوانید از نوار استفاده کنید)
  • مقاوم در برابر اشعه ماوراء بنفش
  • مقاوم در برابر سایش و خوردگی
  • مقاوم در برابر زنگ زدگی
  • مقاومت در برابر اسید ها و کودهای شیمیایی
  • قیمت مناسب
  • کاهش هزینه نصب و نگهداری
  • وزن پایین
  • عمر بالا

سایزهای این محصول

سایز تعداد در هر بسته
20 × 25 100
20 × 32 80
25 × 32 75
25 × 40 50
32 × 40 40
32 × 50 30
40 × 50 22
32 × 63 18
40 × 63 16
50 × 63 14
50 × 75 12
63 × 75 9
63 × 90 6
75 × 90 6
63 × 110 6
75 × 110 6
90 × 110 4
63 × 125 3
75 × 125 3
90 × 125 3
110 × 125 3

بازار رابط تبدیل پلی اتیلن در ایران

فروشگاه اینترنتی تجهیزستان  میتواند تمامی تجهیزات پلی اتیلنی شما را در برند های مختلفی مانند  پلی رود، پلی ران و … تهیه کند و با بهترین کیفیت و خدمات به دست شما مصرف کنندگان عزیز برساند.

دیگر شبکه های اجتماعی و بلاگ های تجهیزستان

اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان

برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

برای مشاهده دیگر محصولات اینجا کلیک کنید.

برای مشاهده مطالب بلاگفا اینجا کلیک کنید.

برای مشاهده مطالب میهن بلاگ اینجا کلیک کنید.

برای مشاهده مطالب بلاگ بیان اینجا کلیک کنید.

آپارات تجهیزستان
فیسبوک تجهیزستان توئیتر تجهیزستان
بیان تجهیزستان میهن‌بلاگ تجهیزستان پینترست تجهیزستان بلاگفا تجهیزستان
  • محمدرضا آذرشب
  • ۰
  • ۰



شیر پروانه‌ای فلنجدار پنوماتیک میراب



شیر پروانه‌ای فلنجدار پنوماتیک میراب

شیر پروانه‌ای فلنجدار پنوماتیک میراب

شیر پروانه‌ای فلنجدار پنوماتیک میراب

سایز: از 100 تا 1000 میلیمتر

  • فشار کاری: از 6 تا 16 بار
  • جنس بدنه: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
  • جنس دیسک: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

امکان تحویل اکسپرس

پشتیبانی ۷ روزه ۲۴ ساعته

امکان پرداخت در محل

۷ روز ضمانت بازگشت

ضمانت اصل بودن کالا

معرفی اجمالی محصول

شیر پروانه‌ای فلنجدار پنوماتیک میراب

طراحی شیر پروانه‌ای فلنجدار پنوماتیک فاراب به صورت دوبار گریز از مرکز یا double eccentric انجام شده است. از ویژگی های دیگر این شیر می توان طراحی دوبار خارج از مرکز یاتاقان پروانه، شکل ارگونومی خوب برای حرکت خوب پروانه ، رینگ آببندی یکپارچه ، قابلیت تعویض آببندی از هر دو طرف ، تنظیم لاستیک آببندی در حالت بسته را نام برد.

شیر با 90 درجه گردش ساعت گرد بسته می شود. محرک این نوع شیر با هوا کار می کند که سیستم آن پنوماتیک با هوای فشرده است.

شیر پروانه‌ای فلنجدار پنوماتیک میراب

شیر پروانه‌ای فلنجدار پنوماتیک میراب در مکانهای زیادی کاربرد دارد و عملگر پنوماتیک آن با هوای فشرده محصولی است .

پوشش رنگ مورد استفاده در قطعات چدنی توسط رنگ اپوکسی رنگ آمیزی شده است .

این رنگ پودری آبی RAL5015 و RAL5005 است که به صورت الکترواستاتیک در رنگ آمیزی از آن استفاده می‌شود.

کاربرد این سیالات در سیالاتی چون آب خام آب آشامیدنی گاز و هوا تا دمای 70 درجه سانتیگراد است .

البته لاستیک NBR تا دمای 70 درجه سانتیگراد قابل استفاده است . برای دماهای بالاتر می توان از لاستیک EPDM استفاده کرد.

سایر موارد بر اساس سفارش قابل انجام است .

استاندارد ساخت شیر چدنی فلنج دار میراب

  • طراحی شده بر اساس استاندارد DIN EN 593 -DIN 3354
  • طراحی فاصله فلنج تا فلنج بر اساس استاندارد DIN EN 558-1 SERIES 15
  • طراحی فلنج تا فلنج F5 بر اساس DIN-3202
  • طراحی فلنج تا فلنج DIN 3202-F6 , و DIN EN 558-1 SERIES 13 به صورت سفارشی
  • استاندارد سوراخکاری فلنج بر اساس DIN EN 1092 DIN 2501

قطعات و مواد اولیه شیر چدنی فلنج دار پنوماتیک

بدنه و پروانه شیر چدنی

  • این قسمت شیر از جنس چدن داکتیل با استاندارد DIN EN 1563 و ترجیحا EN-GJS-400-15 ساخته شد هاست.
  • چدن داکتیل بدنه دارای شماره شناسایی قابل پیگیری مراحل تولید است.
  • ارایه گواهی تست شیمیایی و مکانیکی و متالوگرافی الزامی است.
  • این قطعات شیر چدنی حتما باید با کوره القایی ریخته گری شوند.

رینگ آببندی بدنه شیر پدنی فلنج دار

  • این قسمت از استنلس استیل ساخته شده است.
  • گرید استلس استیل برای این قسمت 1.4301 AISI 304 است.
  • رینگ آببندی به روش رول کاری، جوشکاری یا تراشکاری تهیه شده است.
  • عملیات تولید بر اساس استاندارد DIN EN 10088-3 انجام گرفته است.

شفت شیر چدنی فلنج‌دار

  • این قسمت از استلس استیل با گرید 1.4021 AISI 420 مطابق با استاندارد DIN EN 10088-3 ساخته شده است.

لاستیک آب بندی شیر چدنی فنلج‌دار

  • این قسمت از پلیمر لاستیک EPDM با گواهینامه مجاز ساخهت شده است.
  • گواهی  نامه این پلیمر برای استفاده آب آشامیدنی از مرکز بین المللی صادر شده است.
  • در صورت سفارش می توان این قسمت را از پلیمر NBR تولید نمود.

گیربکس شیر چدنی فلنج‌دار

  • گیربکس های ساخته شده دارای کلاس آببندی حداقل IP67 هستند.
  • استاندارد آببندی گیربکس EN60529 است.
  • این گیربکس ها دارای خاصیت خود ترمزی و نمایش درصد گشودگی هستند.
  • گیربکس با چرخاندن در جهت عقربه های ساعت بسته می شود.

فلکه شیر جدنی

  • جهت باز و بسته شدن روی فلکه شیر چدنی کاملا واضح و مشخص است.

پیچ و مهره ها

  • پیچ و مهره های داخلی شیر در تماس با آب هستند لذا از استنلس استیل A2 ساخته شده اند.
  • استیل پیچ ها داخلی استادارد ISO 3506 DIN 267013 را دارد.
  • پیچ و مهره های خارجی باید از فولاد گالوانیزه باشند.

رنگ شیر چدنی

  • پوشش رنگی این شیر ها از نوع پودری اپوکسی است.
  • رنگکاری با پاشش به صورت الکترواستاتیک انجام میگیرد.
  • ضخامت رنگ این شیرها حداقل 250 میکرون است تا عمر طولانی داشته باشد.
  • رنگکاری دارای گواهینامه مجاز برای استفاده آب آشامیدنی است.

تست هیدرواستاتیک محصول

  • این تست باید طبق استاندارد DIN EN 12266-1 برای تست استحکام بدنه و آببندی پروانه انجام گیرد.
  • این تست در هردو طرف شیر صورت میگیرد.
  • از سایز DN1000 به بالا تست در قسمت پرفشار انجام می شود اما به درخواست مشتری تست در قسمت کم فشار نیز صورت میگیرد.

کنترل حین فرایند تولید

  • تمام مراحل ساخت و تولید شیر چدنی مطابق طرح کیفیت کنترل می شوند.
  • کلیه مستندات برای شیرها قابل ارایه هستند.





دیگر وبسایت ها و شبکه های اچتماعی



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ



  • محمدرضا آذرشب
  • ۰
  • ۰

لوله پلی اتیلن

لوله پلی اتیلن یکی از انواع لوله های پلاستیکی می باشد که در صنایع مختلف برای انتقال انواع مایعات و گاز ها مورد استفاده قرار می گیرد. این لوله ها در استاندارد های مختلف از نظر نوع مواد اولیه ، سایز ها ، فشار قابل تحمل داخلی ، .... تولید میشوند. در تولید این لوله ها جنس مواد اولیه ، فناوری تولید ، رعایت استاندارد ها و ..... بسیار موثر می باشد. از تولید کنندگان محبوب این نوع لوله ها میتوان به شرکت پارس اتیلن کیش ، حافظ ، گلپایگان ، اصفهان پلاست ،  سمنان و .... اشاره کرد.

لوله پلی اتیلن در 2 نوع تک جداره و دو جداره تولید می شود که در ادامه با این موارد بیشتر آشنا می شوید.

لوله پلی اتیلن تک جداره

این لوله ها در ضنایع مختلف ّبرسانی ، برق ، گازرسانی ، آبیاری قطره ای ، زهکشی استفاده می شود.

فشار قابل تحمل لوله های تک جداره با مواد اولیه تعریف شده طبق موارد زیر می باشد:

  • مواد PE63 از فشار 2 تا 24.9 بار
  • مواد PE80 از فشار 2.5 تا 32 بار
  • مواد PE100 از فشار 3.2 تا 40 بار

لوله ها پلی اتیلن دارای جدول استاندارد می باشند که در این جدول سایز ، فشار ، جنس و نسبت ضخامت به قطر اسمی لوله را شناسایی کنید و طبق نیاز عملیات خود بهترین و مناسب ترین جنس را خرید کنید.

PE نشان دهنده نوع مواد اولیه می باشد که برحسب چگالی طبقه بندی شده است. SDR نشان دهنده نسبت ضخامت لوله به قطر اسمی می باشد که ضخامت لوله با عدد SDR رابطه مستقیم دارد. OD نشان دهنده اندازه اسمی لوله یا همان اندازه پشت تا پشت لوله می باشد.

این لوله ها در انواع مختلف زیر تولید می شوذ :

  • آتش نشانی
  • آبرسانی و آبیاری
  • کابلی برای خطوط برق
  • زهکشی
  • گاز رسانی

لوله های گازرسانی

لوله های پلی اتیلن گازی با نماد تجاری PE100شناخته می شوند و دارای سایزهای متفاوت 16 تا 630 میلیمترمی باشد  وتحمل فشارهی 5.2 تا 20 اتمسفر تعبیه می شوند بسته به شرایط و سایز های مختلف  مورد استفاده قرار می گیرند.

مزایای استفاده در عملیات های گازرسانی

  • وزن کمتر نسبت به لوله های فلزی و سیمانی
  • انعطاف پذیری بالاتر
  • کاهش زمان پروزه لوله کشی
  • مقاومت در برابر ضربات ناگهانی ، لرزش و عوامل محیطی
  • مقاومت در برابر خوردگی و سایش در برابر سیال های اسیدی و چرب
  • سهولت در نصب ، تعمیر و نگهداری
  • عمر بابلا
  • مقاوم در برابر اشعه UV خورشید
  • کیفیت بالا

لوله های آبرسانی

لوله های پلی اتیلن آبرسانی را با نماد های تجاری PE80 ، PE63 و PE100  می شناسند.  این لوله ها دارای سایز های 20 تا 800 میلیمتری می باشند و می توانند فشار 2 تا 32 بار را تحمل کنند.

مزایای استفده در عملیات آبرسانی

  • وزن پایین و مناسب برای حمل و نقل
  • اسحکام و مقاومت بالا در برابر خوردگی
  • سهولت اجرا به دلیل انعطاف پذیری
  • عدم رسوب گیری
  • مقاومت در برابر اشعه UV
  • مقاومت در برابر عوامل محیطی
  • طول عمر بالا
  • صرفه اقتصادی

لوله های پلی اتیلنی فاضلابی

لوله های پلی اتیلنی فاضلابی که با نام های دیگری مانند لوله کاروگیت،لوله دوجداره ،لوله شیاردارو لوله آکاردئونی نیز شناخته میشوند با ظاهری شیاردار و سطح داخلی صیقلی و صاف در سایز های 110 میلیمتر تا 4000 میلیمتر تولید و به منظور انتقال فاضلاب مورد استفاده قرار میگیرند ؛ سطح این لوله ها به رنگ سیاه و سطح داخلی آنها زرد است.رنگ سیاه آن به دلیل مقاوم کردن لوله در برابر اشعه های خورشید است در صورت استفاده از رنگهای دیگر باید از ماده مقاومت در برابر اشعه خورشید در لوله استفاده شود.

لوله های پلی اتیلن فاضلابی و تحمل فشارهای وارده

این لوله ها قابلیت تحمل فشاری داخلی زیادی ندارد (1.5بار) و بعنوان یک شبکه انتقال مواد زیرزمینی استفاده میشود.
لوله های پلی اتیلنی فاضلابی استحکام بالایی دارد که میتواند فشارهای وارده به سطح و زیر لوله را به خوبی تحمل کند،سطح لوله ها به همین منظور به صورت شیاردار طراحی و تولید شده اند.

جنس ، قیمت و استاندارد لوله های پلی اتیلن فاضلابی

استاندار جهانی بر تولید با مقاومت مکانیکی بین 16 تا 31.5 کیلونیوتن بر متر تاکید میکند. لوله های کاروگیت بسته به نوع سطح، خاک و فشار وارده به سه دسته 16 و 31.5 و 64 کیلو نیوتنی تقسیم بندی می شوند.
لوله های پلی اتیلن فاضلابی با گرید PE100 و PE80 تولید میشوند که بسته به جنس و سایز مورد سفارش قیمت مشخصی دارد.

مزایای استفاده از لوله های پلی اتیلن فاضلابی

  • مقاومت و استحکام بالا در برابر فشار های سطحی و زیری
  • کاهش هزینه نصب
  • سهولت در اجرا
  • انتقال راحت مواد که باعث میشود لوله گرفتگی ایجاد نشود و همین سبب کاهش هزینه نگه داری میشود
  • عمر بالا
  • تولید در سایزهای مناسب
  • قابلیت اتصال با کوپلر و واشر،جوش اکستروژنی و جوش الکتروفیوژنی
  • مقاوم در برابر اشعه یو وی خورشید
  • مقاوم در برابر خوردگی و فرسودگی

شما دوستان برای مشاهده دیگر محصولات ما می توانید به قسمت فروشگاه سایت مراجعه کنید.

اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم

برای مشاهده دی





گر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

برای مشاهده دیگر محصولات اینجا کلیک کنید.

برای مشاهده مطالب بلاگفا اینجا کلیک کنید.

برای مشاهده مطالب میهن بلاگ اینجا کلیک کنید.

برای مشاهده مطالب بلاگ بیان اینجا کلیک کنید.

آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ





  • محمدرضا آذرشب
  • ۰
  • ۰

زانو ماده پلی اتیلن

یکی از انواع اتصالات پلی اتیلن ، زانو ماده پلی اتیلن است که به صورت نود درجه هستند و برای اتصال لوله های پلی اتیلن به شیرآلات و اتصالات روزه ای نر مورد استفاده قرار میگیرد.

این زانو قابلیت تحمل فشار تا 10 بار را دارد.

این زانو از چهار  قسمت  بدنه ، سرپیچ ، اسپیلت رینگ و اوربنگ تشکیل شده است.

قطعات زانو ماده پلی اتیلن از چه موادی تولید شده اند؟

  • بدنه از پرو پیلن کوپلیمر مقاوم ساخته شده است.
  • برای تولید سرپیچ نیز مانند بدنه از پرو پیلن کوپلیمر مقاوم استفاده شده است.
  • اسپیلت رینگ از  پلی استال ساخته شده است.
  • و اورینگ از جنس لاستیک جهت آب بندی مطلوب (جلوگیری از نشتی) و مقاومت کششی بالا ساخته شده است.

کاربردها و مشخصات فنی زانوهای ماده پلی اتیلن

این زانو کابردهای مختلفی دارد که به کاربرد در سیستم آبیاری قطره ای و آبیاری بارانی در مزارع ، باغ ها و گلخانه ها و همچنین کاربرد در سیستم آب رسانی شهری میتوان اشاره کرد.

این زانو ها از سایز 1.2 تا 5 اینچ ساخته میشود ؛ یکی از مزایای استفاده از زانو ایتلن ماده ، قابلیت نصب آسان است به طوری که برای نصب این زانو ها در ابعاد کوچک نیازی به استفاده آچار نیست و میتوان با دست به راحتی این زانوها را نصب کرد ولی برای نصب ، باز و بسته کردن سایز های بزرگ این زانو ها میتوان از آچار های چدنی و پلاستیکی استفاده کرد.

برای  آب بندی این زانو ها نیازی به استفاده از ابزار دیگری نیست و با وجود اورینگ به راحتی بسته شده و به آسانی آبندی میشوند.

مزایای استفاده از زانو ماده پلی اتیلن

  • قابلیت اتصال به شیرآلات و اتصالات روزه ای به صورت پیچی
  • مقاومت در برابر ضربه
  • مقاومت در برابر فشار
  • قابلیت نصب آسان و سریع
  • قابلیت آبندی راحت بدون نیاز به ابزار خاص و حتی نوار تفلون
  • مقاوم در برابر اشعه ماوراء بنفش
  • مقاوم در برابر سایش و خوردگی
  • مقاوم در برابر زنگ زدگی
  • مقاومت در برابر اسید ها و کودهای شیمیایی
  • قیمت مناسب
  • کاهش هزینه نصب و نگهداری
  • وزن پایین
  • عمر بالا

بازار زانو ماده پلی اتیلن

فروشگاه اینترنتی تجهیزستان  میتواند تمامی تجهیزات پلی اتیلنی شما را در برند های مختلفی مانند  پلی رود، پلی ران و ... تهیه کند و با بهترین کیفیت و خدمات به دست شما مصرف کنندگان عزیز برساند.



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم

برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ





  • محمدرضا آذرشب
  • ۰
  • ۰



مخزن آب زیرپله پلی اتیلن تهران پلیمر یارا





مخزن آب زیرپله پلی اتیلن تهران پلیمر یارا

مخزن آب پلی اتیلن تهران پلیمر یارا ، از جمله پر کاربردترین مخازن در صنایع انتقال و ذخیره آب در ساختمان‌های مسکونی، اداری، تجاری ، مراکز کاراهی و … است. مخازن آب پلی اتیلن به شکل های ظاهری مختلفی شامل افقی، عمودی ، مکعبی ، مخروطی ، مخازن منطبق با انواع وانت ها و زیرپله ای تولید و عرضه میشود ؛ ما در این قسمت به معرقی مخزن آب زیرپله پلی اتیلن تهران پلیمر یارا میپردازیم.

مشخصات فنی و ظاهری

مخزن زیر پله پلی اتیلن که با نام دیگر منبع خوابیده نیز شناخته میشود یکی از منبع های نگهداری سیالات ، اسیدها و مواد شیمایی است  که در حجم های 500 الی 1500 لیتر بصورت تک لایه و سه لایه تولید و به بازار عررضه میشود. مخازن ساخته شده با پلی اتیلن به صورت یکپارچه و یک تکه ساخته میشوند این منبع ها را میتوان در پشت بام هم نصب کرد.

این منابع از جنس پلیمر است برای انتقال انواع سیلات حتی مواد شیمیایی و اسیدها مناسب است.

یکی از مزایای این محصول این است که فضای کمی را اشغال میکند.

مزایای محزن پلی اتیلن

  • مقاوم در برار اشعه UV خورشید
  • مقاومت در برابر اسیدها
  • مقاوت در برابر مواد شیمیایی
  • مقاومت در برابر پوسیدگی ، ساییدگی و خوردگی
  • تولید با حجم  های مختلف
  • تولید در اندازه های مختلفم
  • قیمت مناسب
  • تولید به صورت یکپارچه
  • قابلیت نصنب در پشت بام
  • انتقال حرارت پایین ( خاصیت عایق بودن)
  • عمر بالا
  • حمل و نقل آسان
  • ضد جلبک

بازار برای خرید مخزن آب پلی اتیلن افقی تهران پلیمر یارا

مشاوران تجهیزستان در خدمت شما هستند تا شما را برای یافتن بهترین محصول راهنمایی کنند و کالای مورد نیاز شما را در سریع ترین زمان ممکن و با بهترین قیمت به دست شما برسانند.

مشخصات محصولات

ردیف ظرفیت (Lit) عرض (cm) طول (cm) ارتفاع (cm)
1 500 لیتری 81 123 92
2 800 لیتری 94 146 106
3 1000 لیتری 101 157 110
4 1000 لیتری مکعبی 84 166 107
5 1500 لیتری 105 186 135

دیگر صفحات تجهیزستان در فضای مجازی

اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان توئیتر تجهیزستان
بیان تجهیزستان میهن‌بلاگ تجهیزستان پینترست تجهیزستان بلاگفا تجهیزستان



  • محمدرضا آذرشب
  • ۰
  • ۰



شیر کشویی زبانه لاستیکی میراب



شیر کشویی زبانه لاستیکی میراب

شیر کشویی زبانه لاستیکی میراب

‹›

شیر کشویی زبانه لاستیکی میراب

شیر فلکه کشویی زبانه لاستیکی میراب

شیر فلکه کشویی زبانه لاستیکی میراب

شیر کشویی زبانه لاستیکی میراب

شیر کشویی زبانه لاستیکی میراب







  • سایز: از 50 تا 400 میلیمتر
  • فشار کاری: از 6 تا 16 بار
  • جنس بدنه: چدن داکتیل
  • جنس دیسک: انواع چدن داکتیل با روکش لاستیکی



شیر کشویی زبانه لاستیکی میراب

استانداردهای شیر کشویی زبانه لاستیکی

  • فشار کاری: از 6 بار تا 16 بار (PN6-PN16)
  • سایز موجود: از 50 تا 400 میلیمتر (DN50-DN400)
  • استاندارد طراحی شیر: DIN 3352- PART 3
  • استاندارد ابعاد فلنج های شیر: DIN EN 1092 – 2 DIN2501
  • استاندارد فلنج  تا فلنج شیر کشویی: DIN EN 558-1 SERIES 14/15 استاندارد F4  و F5 از DIN 3202



مشخصات کلی شیر زبانه لاستیکی میراب

  • در این شر برای آببندی بهتر از زبانی لاستیکی با هسته چدنی استفاده شده است.
  • بدنه و کلاهک از چدن داکتیل با استانداردهای EN-GJS-400-15 و EN-GJS-500-7 ساخته شده اند.
  • مهره ماردون مورد استفاده از برنج مخصوص ساخته شده است که تا سایز DN150 در فشار 10 و 16 بار دارای ابعاد و سوراخکاری یکسان هستند.



پوشش رنگ شیر کشویی زبانه لاستیکی

  • تمام قطعات چدنی توسط رنگ اپوکسی پودری آبی RAL5005 یا RAL5015 به روش الکترواستاتیک پوشش داده شده اند.

کاربردهای شیر کشویی زبانه لاستیکی

  • این محصول می تواند برای سیالاتی چون اب اشامیدنی، فاضلاب و روغن ، هوای فشرده یا گازهای خنثی استفاده شوند.
  • طبق گواهینامه DVGW-G260 از این شیر می توان تا دمای 110 درجه سانتیگراد برای سیالات مذکور استفاده کرد.
  • برای استفاده تا دمای 110 درجه سانتیگراد باید به صورت سفارشی شیر ساخته و تولید شود.



تست فشار طبق استاندارد DIN EN 12266-1
تست فشار با آب (bar) فشار اسمی (bar)
تست استحکام بدنه تست آببندی
17 11 10
25 18 16



ضریب افت فشار در شیرهای کشویی زبانه لاستیکی میراب در حالتی که شیر کاملا باز است.

300 250 200 150 125 100 80 65 50 DN
0.09 0.1 0.12 0.13 0.15 0.17 0.18 0.185 0.19 K

طراحی عملکرد شیر فلکه کشویی زبانه لاستیکی

شیر با چرخش ساعت گرد بسته و در خلاف جهت باز می شود. به علت وجود لاستیک با کوچکترین فشار آببند می شود.



شیر فلکه کشویی زبانه لاستیکی میراب

شیر فلکه کشویی زبانه لاستیکی میراب



شماره قطعه نام قطعه  جنس قطعه 1 2
01 بدنه EN 1563/EN-GJS-400-15
02 ماردون DIN EN 10088-3/1.4021 *
03 اورینگ NBR OR EPDM ON REQUEST * *
04 بوش دو تکه BRASS
05 مهره شش گوش EN 1563/ EN-GJS-400-15
06 گردگیر EPDM OR NBR ON REQUEST * *
07 اورینگ NBR OR EPDM ON REQUEST * *
08 اورینگ NBR OR EPDM ON REQUEST * *
09 مهره ماردون DIN EN 12163/2.0540 *
10 زبانه چدنی با پوسته لاستیکی EN 1563/EN-GJS-400-15 — EPDM OR NBR ON REQUEST * *
11 راهنمای زبانه POM *
12 کلاهک  EN 1563/EN-GJS-400-15 *
13 واشر آببندی EPDM OR NBR ON REQUEST * *
14 پیچ آلن DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED
15 پین کلاهک 1.2210 * *
16 فلکه EN 1563/EN-GJS-400-15
17 واشر تخت DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED
18 پیچ سر شش گوش DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED

1-قطعات یدکی پیشنهادی

2-قطعات مستهلک شونده

*مطابق سفارش با جنس EN-GJS-500-7











شاید شما این را نیز دوست داشته باشید…

 شیر پروانه‌ای فلنجدار وزنه‌ای میراب

شیر پروانه‌ای فلنجدار وزنه‌ای میراب

 شیر پروانه ای نیکل آلومینیوم برنز میراب

شیر پروانه ای نیکل آلومینیوم برنز میراب

 شیر کشویی زبانه لاستیکی برقی میراب

شیر کشویی زبانه لاستیکی برقی میراب

 شیر پروانه‌ای فلنجدار پنوماتیک میراب

شیر پروانه‌ای فلنجدار پنوماتیک میراب











  • محمدرضا آذرشب
  • ۰
  • ۰

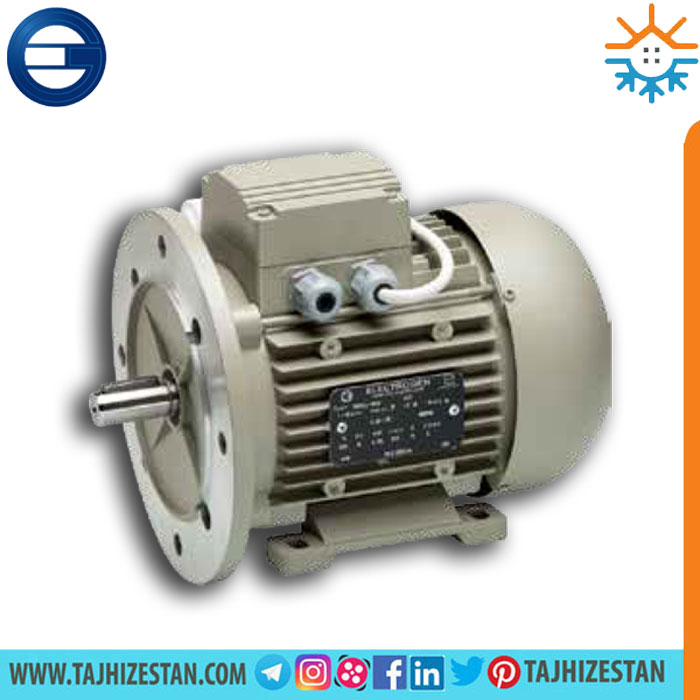

الکتروموتور تک فاز خازن دائم الکتروژن



الکتروموتور تک فاز خازن دائم الکتروژن

الکتروموتور تک فاز خازن دائم الکتروژن

الکتروموتور تک فاز خازن دائم الکتروژن

‹›

الکتروموتور تک فاز خازن دائم الکتروژن

شرکت الکتروژن یکی از موفق ترین تولید کننده های ایرانی می باشد که سابقه ای 40 ساله در ضمینه طراحی و تولید بیش از 50  نوع الکتروموتور صنعتی ، خانگی و الکتروپمپ را دارد. در این مقاله به برسی الکتروموتور تکفاز خازن دائم یکی از محصولات این شرکت الکتروژن می پردازیم.

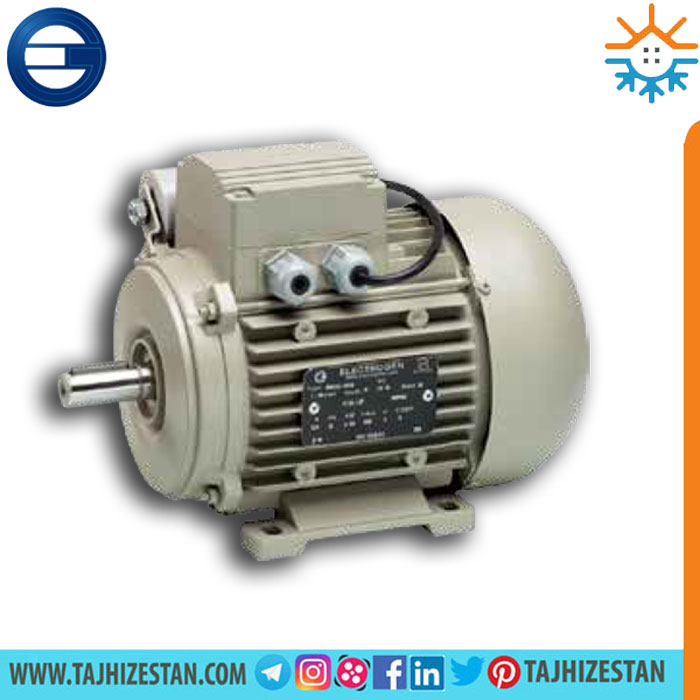

الکتروموتور تکفاز خازن دائم الکتروژن

شرکت الکتروژن یکی از موفق ترین تولید کننده های ایرانی می باشد که سابقه ای 40 ساله در ضمینه طراحی و تولید بیش از 50  نوع الکتروموتور صنعتی ، خانگی و الکتروپمپ را دارد. در این مقاله به برسی الکتروموتور تکفاز خازن دائم یکی از محصولات این شرکت الکتروژن می پردازیم.

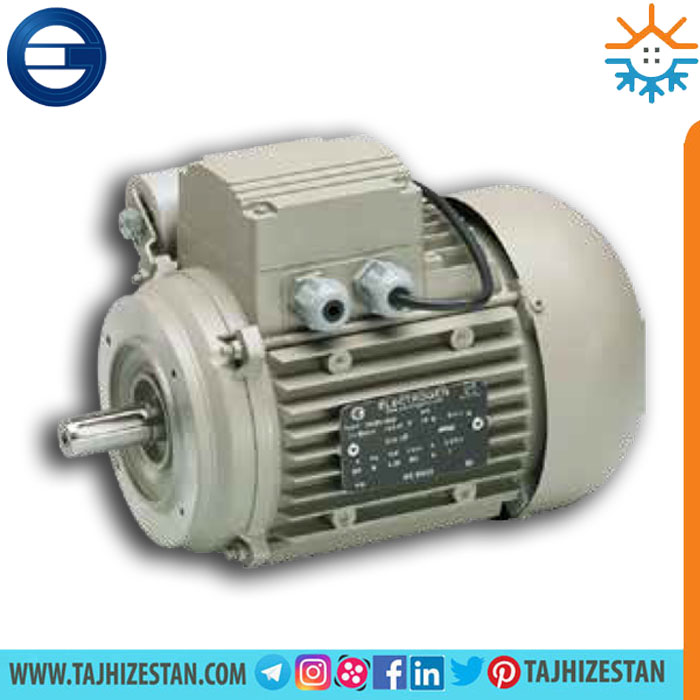

الکتروموتور تکفاز خازن دائم الکتروژن

به طور معمول از الکتزوموتوز های تکفاز خازن دائم در مواردی که قرار است الکتروموتور در حالت بدون بار شروع به کار کند استفاده می شود. برای مثال در مواردی همچون رنده های برقی، هیتر ها، فن ها، کمپرسور ها و … به کار می روند.

الکتروموتور تکفاز خازن دائم الکتروژن دارای استاندارد IEC می باشند و از درجه حفاظت IP54 و و رده دمایی F برخوردار است.

این نوع الکتروموتور دارای پوسته آلومینیومی باشد.

در ادامه به برخی از مهمترین ویژگی های این محصول می پردازیم؛



ویژگی های الکتروموتور تکفاز خازن دائم الکتروژن

روتور قفس سنجابی ( که از ماندگاری بیشتری نسبت به روتور های سیم پیچی شده برخئردار است )

رده حرارتی F

دیوتی تایپ S1 مناسب برای کار دائم

درجه حفاظت IP54

کیفیت بالا

قیمت مناسب



بخش های الکتروموتور تکفاز خازن دائم الکتروژن

شماره   اجزا  شماره اجزا
1 فریم 13 خازن
2 استاتور 14 واشر
3 شفت 15 مهره
4 روتور 16 پروانه
5 برینگ ها 17 کاور پروانه
6 براکت عقب 18 پیچ های کاور پروانه
7 واشر فنری 19 پایه های فریم
8  براکت جلو 20 پیچ های پایه ها
9  پیچ‌های براکت 21 ترمینال برد
10 پایه خازن 22 پیچ های ترمینال برد
11 واشر 23 کاور ترمینال باکس
12  مهره 24 خار



خرید

برای دریافت مشاوره رایگان واطلاعات بیشتر میتوانید با ما تماس بگیرید | تجهیزستان

فروشگاه اینترنتی تجهیزستان ، فعالیت خود را از اواخر سال 1393، در راستای مشاوره و فروش تمام تجهیزات و وسایل مورد نیاز ساختمان آغاز کرد. در حال حاضر این فروشگاه قادر به ارائه مشاوره در زمینه ساخت و تولید برخی از تجهیزات تصفیه خانه ها و پتروشیمی نیز هست. از ویژگی های اصلی این وبسایت می‌توان به صداقت افراد،توانمندی مجموعه و اطلاعات کامل نسبت به بازار اشاره کرد. امید است که این مجموعه بتواند بخشی از نیاز شما مربوط به تجهیزات و تمهیدات صنعتی را پاسخگو باشد.

 دیگر وبسایت ها و شبکه های اچتماعی



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.

برای مشاهده مطالب بلاگفا اینجا کلیک کنید.

برای مشاهده مطالب بلاگ بیان اینجا کلیک کنید.

آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ



  • محمدرضا آذرشب
  • ۰
  • ۰



شیر پروانه‌ای فلنج‌دار دستی میراب



شیر پروانه‌ای فلنج‌دار دستی میراب

شیر پروانه‌ای فلنج‌دار دستی میراب

سایز: از 100 تا 2500 میلیمتر

  • فشار کاری: از 6 تا 63 بار
  • جنس بدنه: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
  • جنس دیسک: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس



شیر پروانه‌ای فلنج‌دار دستی میراب

طراحی شیر پروانه‌ای فلنجدار فاراب به صورت دوبار گریز از مرکز یا double eccentric انجام شده است. از ویژگی های دیگر این شیر می توان طراحی دوبار خارج از مرکز یاتاقان پروانه، شکل ارگونومی خوب برای حرکت خوب پروانه ، رینگ آببندی یکپارچه ، قابلیت تعویض آببندی از هر دو طرف ، تنظیم لاستیک آببندی در حالت بسته را نام برد.

شیر با 90 درجه گردش ساعت گرد بسته می شود. محرک این نوع شیر با هوا کار می کند که سیستم آن پنوماتیک با هوای فشرده است.



شیر پروانه‌ای فلنج‌دار دستی میراب

شیر پروانه‌ای فلنج‌دار دستی میراب در مکانهای زیادی کاربرد دارد و عملگر پنوماتیک آن با هوای فشرده محصولی است .

پوشش رنگ مورد استفاده در قطعات چدنی توسط رنگ اپوکسی رنگ آمیزی شده است .

این رنگ پودری آبی RAL5015 و RAL5005 است که به صورت الکترواستاتیک در رنگ آمیزی از آن استفاده می‌شود.

کاربرد این سیالات در سیالاتی چون آب خام آب آشامیدنی گاز و هوا تا دمای 70 درجه سانتیگراد است .

البته لاستیک NBR تا دمای 70 درجه سانتیگراد قابل استفاده است . برای دماهای بالاتر می توان از لاستیک EPDM استفاده کرد.

سایر موارد بر اساس سفارش قابل انجام است .

قطعات و مواد اولیه شیر پروانه‌ای فلنج‌دار دستی میراب

بدنه و پروانه شیر چدنی

  • این قسمت شیر از جنس چدن داکتیل با استاندارد DIN EN 1563 و ترجیحا EN-GJS-400-15 ساخته شد هاست.
  • چدن داکتیل بدنه دارای شماره شناسایی قابل پیگیری مراحل تولید است.
  • ارایه گواهی تست شیمیایی و مکانیکی و متالوگرافی الزامی است.
  • این قطعات شیر چدنی حتما باید با کوره القایی ریخته گری شوند.

رینگ آببندی بدنه شیر پدنی فلنج دار

  • این قسمت از استنلس استیل ساخته شده است.
  • گرید استلس استیل برای این قسمت 1.4301 AISI 304 است.
  • رینگ آببندی به روش رول کاری، جوشکاری یا تراشکاری تهیه شده است.
  • عملیات تولید بر اساس استاندارد DIN EN 10088-3 انجام گرفته است.

شفت شیر چدنی فلنج‌دار

  • این قسمت از استلس استیل با گرید 1.4021 AISI 420 مطابق با استاندارد DIN EN 10088-3 ساخته شده است.

لاستیک آب بندی شیر چدنی فنلج‌دار

  • این قسمت از پلیمر لاستیک EPDM با گواهینامه مجاز ساخهت شده است.
  • گواهی  نامه این پلیمر برای استفاده آب آشامیدنی از مرکز بین المللی صادر شده است.
  • در صورت سفارش می توان این قسمت را از پلیمر NBR تولید نمود.

گیربکس شیر چدنی فلنج‌دار

  • گیربکس های ساخته شده دارای کلاس آببندی حداقل IP67 هستند.
  • استاندارد آببندی گیربکس EN60529 است.
  • این گیربکس ها دارای خاصیت خود ترمزی و نمایش درصد گشودگی هستند.
  • گیربکس با چرخاندن در جهت عقربه های ساعت بسته می شود.

فلکه شیر جدنی

  • جهت باز و بسته شدن روی فلکه شیر چدنی کاملا واضح و مشخص است.

پیچ و مهره ها

  • پیچ و مهره های داخلی شیر در تماس با آب هستند لذا از استنلس استیل A2 ساخته شده اند.
  • استیل پیچ ها داخلی استادارد ISO 3506 DIN 267013 را دارد.
  • پیچ و مهره های خارجی باید از فولاد گالوانیزه باشند.

رنگ شیر چدنی

  • پوشش رنگی این شیر ها از نوع پودری اپوکسی است.
  • رنگکاری با پاشش به صورت الکترواستاتیک انجام میگیرد.
  • ضخامت رنگ این شیرها حداقل 250 میکرون است تا عمر طولانی داشته باشد.
  • رنگکاری دارای گواهینامه مجاز برای استفاده آب آشامیدنی است.

تست هیدرواستاتیک محصول

  • این تست باید طبق استاندارد DIN EN 12266-1 برای تست استحکام بدنه و آببندی پروانه انجام گیرد.
  • این تست در هردو طرف شیر صورت میگیرد.
  • از سایز DN1000 به بالا تست در قسمت پرفشار انجام می شود اما به درخواست مشتری تست در قسمت کم فشار نیز صورت میگیرد.

کنترل حین فرایند تولید

  • تمام مراحل ساخت و تولید شیر چدنی مطابق طرح کیفیت کنترل می شوند.
  • کلیه مستندات برای شیرها قابل ارایه هستند.







اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان توئیتر تجهیزستان
بیان تجهیزستان میهن‌بلاگ تجهیزستان پینترست تجهیزستان بلاگفا تجهیزستان



شاید شما این را نیز دوست داشته باشید…


 شیر پروانه‌ای فلنجدار وزنه‌ای میراب

شیر پروانه‌ای فلنجدار وزنه‌ای میراب

 شیر پروانه ای نیکل آلومینیوم برنز میراب

شیر پروانه ای نیکل آلومینیوم برنز میراب

 شیر کشویی زبانه لاستیکی میراب

شیر کشویی زبانه لاستیکی میراب

 شیر کشویی زبانه لاستیکی برقی میراب

شیر کشویی زبانه لاستیکی برقی میراب











  • محمدرضا آذرشب
  • ۰
  • ۰

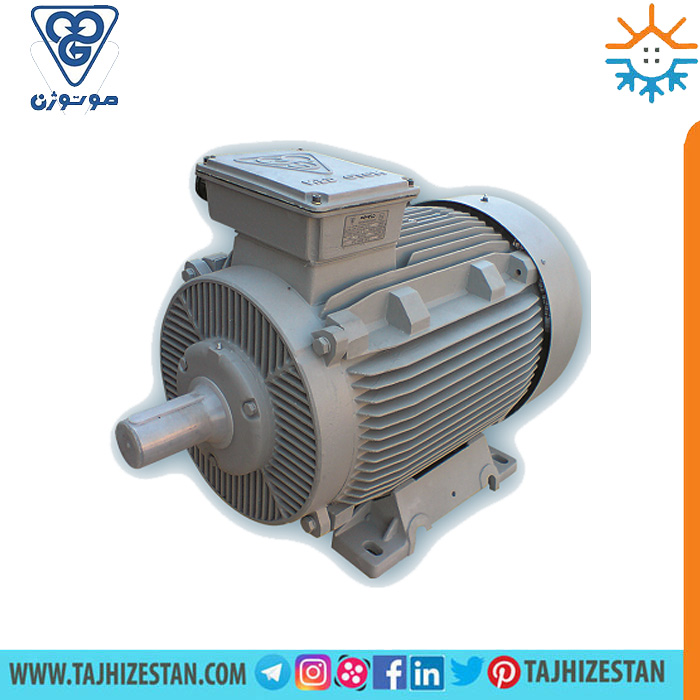

الکتروموتور سه فاز پوسته چدنی موتوژن

الکتروموتور سه فاز پوسته چدنی موتوژن

الکتروموتور سه فاز بدنه چدنی موتوژن در کلاس حرارتی F  ( تحمل حرارت تا دمای 155 درجه سانتی گراد) ساخته می شوند و از درجه حفاظت بین المللی IP55 برخوردار هستند که به معنای حفاظت بالا در برابر گرد و غبار و نفوذ ناپذیری در برابر ریزش باران یا آب پاشیده شده از هر جهت توسط نازلی حداقل با 7 میلیمتر قطر می باشد، دقت شود که IP55 به این معنا نیست که در برابر آب نفوذناپذیر است بلکه به این معناست که در برابر پاشیدن آب روی آن مقاوم است و آسیب خاصی نمی بیند. این درجه حفاظت بالاترین درجه حفاظتی در الکتروموتور ها می باشد. این الکتروموتور ها بر اساس استاندار های IEC طراحی و تولید می شوند. الکتروموتور سه فاز بدنه چدنی موتوژن دارای روتور قفس سنجابی هست که نسبت به روتور های سیم بندی شده از ماندگاری بیشتری برخوردار است. در ضمن این الکتروموترو ها دارای  duty type یا نوع کار S1 هستند؛ بدین معنا که برای کار دائم طراحی و ساخته شده اند.

الکتروموتور های سه فاز تک دور  پوسته چدنی در توان های 3 تا 340 اسب بخار موجود می باشند و معمولا برای توان های بالا از این نوع الکتروموتور ها استفاده می شود. در ادامه به برخی از مهمترین ویژگی های این موتور ها می پردازیم:

الکتروموتور سه فاز پوسته چدنی موتوژن

شرکت موتوژن تبریز دارای سابقه ای 45 ساله در طراحی و تولید الکتروموتور های صنعتی و خانگی می باشد و محصولات این شرکت از با کیفیت ترین الکتروموتور های به کار رفته در دستگاه های مختلف صنعتی می باشند. الکتروموتور سه فاز با بدنه چدنی موتوژن از با ارزش ترین محصولات شرکت موتوژن می باشد که نسب به الکتروموتر های تک فاز از توان بالاتری برخوردار هستند. از آنجایی که الکتروموتور ها هنگام راه اندازی جریانی تا چند برابر جریان نامی خود نیاز دارند نیاز است که از در ابتدای راه اندازی ولتاژی به اندازه 66 درصد ولتاژ نامی نوشته شده روی پلاک، به آن داد و کم کم ولتاژ را افزایش داد تا از آسیب دیدن سیم پیچ ها بر اثر عبور جریان بالا جلوگیری شود. البته برای حفاظت از الکتروموتر های سه فاز یا القایی از برخی رله های حفاظتی در برابر اتصال کوتاه، استارت طولانی، undervoltage یا حفاظت در برابر افت ولتاژ و … استفاده می شود.  در ادامه به برسی برخی از موارد استفاده و ویژگی های الکتروموتور سه فاز بدنه چدنی موتوژن می پردازیم؛

ویژگی های الکتروموتور سه فاز بدنه چدنی موتوژن

الکتروموتور سه فاز بدنه چدنی موتوژن در کلاس حرارتی F  ( تحمل حرارت تا دمای 155 درجه سانتی گراد) ساخته می شوند و از درجه حفاظت بین المللی IP55 برخوردار هستند که به معنای حفاظت بالا در برابر گرد و غبار و نفوذ ناپذیری در برابر ریزش باران یا آب پاشیده شده از هر جهت توسط نازلی حداقل با 7 میلیمتر قطر می باشد، دقت شود که IP55 به این معنا نیست که در برابر آب نفوذناپذیر است بلکه به این معناست که در برابر پاشیدن آب روی آن مقاوم است و آسیب خاصی نمی بیند. این درجه حفاظت بالاترین درجه حفاظتی در الکتروموتور ها می باشد. این الکتروموتور ها بر اساس استاندار های IEC طراحی و تولید می شوند. الکتروموتور سه فاز بدنه چدنی موتوژن دارای روتور قفس سنجابی هست که نسبت به روتور های سیم بندی شده از ماندگاری بیشتری برخوردار است. در ضمن این الکتروموترو ها دارای  duty type یا نوع کار S1 هستند؛ بدین معنا که برای کار دائم طراحی و ساخته شده اند.

الکتروموتور های سه فاز تک دور  پوسته چدنی در توان های 3 تا 340 اسب بخار موجود می باشند و معمولا برای توان های بالا از این نوع الکتروموتور ها استفاده می شود. در ادامه به برخی از مهمترین ویژگی های این موتور ها می پردازیم:

مزایای الکتروموتور سه فاز بدنه چدنی موتوژن

  1. مجهز به پروانه خنک کننده
  2. کیفیت بالا
  3. 18 ماه گارانتی شرکتی
  4. ضمانت اخلاقی در اصالت کالا
  5. موجود در دور های 900rpm- 1400rpm -3000rpm

الکتروموتور سه فاز بدنه چدنی موتوژن دارای بخش های زیر می باشد:

بخش های الکتروموتور سایز فریم 100-160:

شماتیک انفجاری یک الکترو موتور سه فاز پوسته چدنی ساخت شرکت موتوژن

  1. نیم پلیت
  2. میخ پرچ
  3. گلند
  4. لاستیک بین فریم و ترمینال باکس
  5. ترمینال باکس
  6. پیچ آلنی
  7. ترمینال برد
  8. پل اتصال مسی
  9. کابلشو
  10. مهره شش گوش
  11. واشر تخت
  12. لاستیک درب ترمینال باکس
  13. درب تبرمینال باکس
  14. استاتور
  15. پیچ آلنی مغزی
  16. روتور با شفت
  17. خار سر شفت
  18. براکت جلو
  1. کاور پروانه
  2. پیچ سر صلیبی
  3. پروانه خنک کاری
  4. پیچ شش گوش
  5. واشر فنری
  6. مهره گریس خور
  7. گردگیر
  8. رینگ ضربه گیر (تراز کننده)
  9. براکت عقب
  10. پیچ سر شش گوش
  11. خار فنری
  12. بلبرینگ
  13. فریم
  14. پایه
  15. پیچ ارت
  16. علامت ارت
  17. پیچ آلنی برای بیستن پایه
  18. قلاب



بخش های الکتروموتور سایز فریم 180-400؛

شماتیک گسترده الکتروموتور سه فاز بدنه چدنی موتوژن



  1. نیم پلیت
  2. میخ پرچ
  3. گلند
  4. لاستیک بین فریم و ترمینال باکس
  5. ترمینال باکس
  6. پیچ آلنی
  7. ترمینال برد
  8. پل اتصال مسی
  9. کابلشو
  10. مهره شش گوش
  11. واشر تخت
  12. لاستیک درب ترمینال لاکس
  13. درب ترمینال باکس
  14. استاتور
  15. پیچ آلنی مغزی
  16. روتور با شفت
  17. خار سر شفت
  18. براکت جلو
  19. مهره گریس خور
  1. کاور پروانه
  2. پیچ سر صلیبی
  3. پروانه خنک کننده
  4. پیچ شش گوش
  5. واشر فنری
  6. درپوش بیرونی
  7. گردگیر
  8. رینگ ضربه گیر ( تراز کننده)
  9. رابط گریس خور
  10. براکت عقب
  11. پیچ سر شش گوش
  12. خار فنری
  13. بلبرینگ
  14. درپوش درونی
  15. فریم
  16. پایه
  17. پیچ ارت
  18. علامت ارت
  19. پیچ آلنی برای بستن پایه
  20. قلاب

برای دریافت اطلاعات بیشتر و سفارش این محصول می توانید با ما تماس بگیرید | تجهیزستان

دیگر وبسایت ها و شبکه های اچتماعی

اینستاگرام تجهیزستان

تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.برای مشاهده دیگر محصولات اینجا کلیک کنید.



برای مشاهده مطالب بلاگفا اینجا کلیک کنید.

برای مشاهده مطالب میهن بلاگ اینجا کلیک کنید.

برای مشاهده مطالب بلاگ بیان اینجا کلیک کنید.

آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ



  • محمدرضا آذرشب
  • ۰
  • ۰



شیر پروانه‌ای فلنج‌دار گیربکس پیچی میراب



شیر پروانه‌ای فلنج‌دار گیربکس پیچی میراب

شیر پروانه‌ای فلنج‌دار گیربکس پیچی میراب





  • سایز: از 100 تا 1000 میلیمتر
  • فشار کاری: از 6 تا 16 بار
  • جنس بدنه: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
  • جنس دیسک: انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس



شیر پروانه‌ای فلنج‌دار گیربکس پیچی میراب

طراحی شیر پروانه‌ای فلنجدار فاراب به صورت دوبار گریز از مرکز یا double eccentric انجام شده است. از ویژگی های دیگر این شیر می توان طراحی دوبار خارج از مرکز یاتاقان پروانه، شکل ارگونومی خوب برای حرکت خوب پروانه ، رینگ آببندی یکپارچه ، قابلیت تعویض آببندی از هر دو طرف ، تنظیم لاستیک آببندی در حالت بسته را نام برد.

شیر با 90 درجه گردش ساعت گرد بسته می شود. محرک این نوع شیر با هوا کار می کند که سیستم آن پنوماتیک با هوای فشرده است.



شیر پروانه‌ای فلنج‌دار گیربکس پیچی میراب

شیر پروانه‌ای فلنج‌دار گیربکس پیچی در مکانهای زیادی کاربرد دارد و عملگر پنوماتیک آن با هوای فشرده محصولی است .

پوشش رنگ مورد استفاده در قطعات چدنی توسط رنگ اپوکسی رنگ آمیزی شده است .

این رنگ پودری آبی RAL5015 و RAL5005 است که به صورت الکترواستاتیک در رنگ آمیزی از آن استفاده می‌شود.

کاربرد این سیالات در سیالاتی چون آب خام آب آشامیدنی گاز و هوا تا دمای 70 درجه سانتیگراد است .

البته لاستیک NBR تا دمای 70 درجه سانتیگراد قابل استفاده است . برای دماهای بالاتر می توان از لاستیک EPDM استفاده کرد.

سایر موارد بر اساس سفارش قابل انجام است .

قطعات و مواد اولیه شیر چدنی فلنج دار گیربکس پیچی میراب

بدنه و پروانه شیر چدنی

  • این قسمت شیر از جنس چدن داکتیل با استاندارد DIN EN 1563 و ترجیحا EN-GJS-400-15 ساخته شد هاست.
  • چدن داکتیل بدنه دارای شماره شناسایی قابل پیگیری مراحل تولید است.
  • ارایه گواهی تست شیمیایی و مکانیکی و متالوگرافی الزامی است.
  • این قطعات شیر چدنی حتما باید با کوره القایی ریخته گری شوند.

رینگ آببندی بدنه شیر پدنی فلنج دار

  • این قسمت از استنلس استیل ساخته شده است.
  • گرید استلس استیل برای این قسمت 1.4301 AISI 304 است.
  • رینگ آببندی به روش رول کاری، جوشکاری یا تراشکاری تهیه شده است.
  • عملیات تولید بر اساس استاندارد DIN EN 10088-3 انجام گرفته است.

شفت شیر چدنی فلنج‌دار

  • این قسمت از استلس استیل با گرید 1.4021 AISI 420 مطابق با استاندارد DIN EN 10088-3 ساخته شده است.

لاستیک آب بندی شیر چدنی فنلج‌دار

  • این قسمت از پلیمر لاستیک EPDM با گواهینامه مجاز ساخهت شده است.
  • گواهی  نامه این پلیمر برای استفاده آب آشامیدنی از مرکز بین المللی صادر شده است.
  • در صورت سفارش می توان این قسمت را از پلیمر NBR تولید نمود.

گیربکس شیر چدنی فلنج‌دار

  • گیربکس های ساخته شده دارای کلاس آببندی حداقل IP67 هستند.
  • استاندارد آببندی گیربکس EN60529 است.
  • این گیربکس ها دارای خاصیت خود ترمزی و نمایش درصد گشودگی هستند.
  • گیربکس با چرخاندن در جهت عقربه های ساعت بسته می شود.

فلکه شیر جدنی

  • جهت باز و بسته شدن روی فلکه شیر چدنی کاملا واضح و مشخص است.

پیچ و مهره ها

  • پیچ و مهره های داخلی شیر در تماس با آب هستند لذا از استنلس استیل A2 ساخته شده اند.
  • استیل پیچ ها داخلی استادارد ISO 3506 DIN 267013 را دارد.
  • پیچ و مهره های خارجی باید از فولاد گالوانیزه باشند.

رنگ شیر چدنی

  • پوشش رنگی این شیر ها از نوع پودری اپوکسی است.
  • رنگکاری با پاشش به صورت الکترواستاتیک انجام میگیرد.
  • ضخامت رنگ این شیرها حداقل 250 میکرون است تا عمر طولانی داشته باشد.
  • رنگکاری دارای گواهینامه مجاز برای استفاده آب آشامیدنی است.

تست هیدرواستاتیک محصول

  • این تست باید طبق استاندارد DIN EN 12266-1 برای تست استحکام بدنه و آببندی پروانه انجام گیرد.
  • این تست در هردو طرف شیر صورت میگیرد.
  • از سایز DN1000 به بالا تست در قسمت پرفشار انجام می شود اما به درخواست مشتری تست در قسمت کم فشار نیز صورت میگیرد.

کنترل حین فرایند تولید

  • تمام مراحل ساخت و تولید شیر چدنی مطابق طرح کیفیت کنترل می شوند.
  • کلیه مستندات برای شیرها قابل ارایه هستند.


سایت فروشگاهی تجهیزستان با بیش از 500 محصول در نوع خود جزو بهترین های ایران می باشد.

اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان توئیتر تجهیزستان
بیان تجهیزستان میهن‌بلاگ تجهیزستان پینترست تجهیزستان بلاگفا تجهیزستان





شاید شما این را نیز دوست داشته باشید…

 شیر کشویی زبانه لاستیکی برقی میراب

شیر کشویی زبانه لاستیکی برقی میراب

 شیر پروانه‌ای فلنجدار وزنه‌ای میراب

شیر پروانه‌ای فلنجدار وزنه‌ای میراب

 شیر پروانه ای نیکل آلومینیوم برنز میراب

شیر پروانه ای نیکل آلومینیوم برنز میراب

 شیر کشویی زبانه لاستیکی میراب

شیر کشویی زبانه لاستیکی میراب











  • محمدرضا آذرشب
