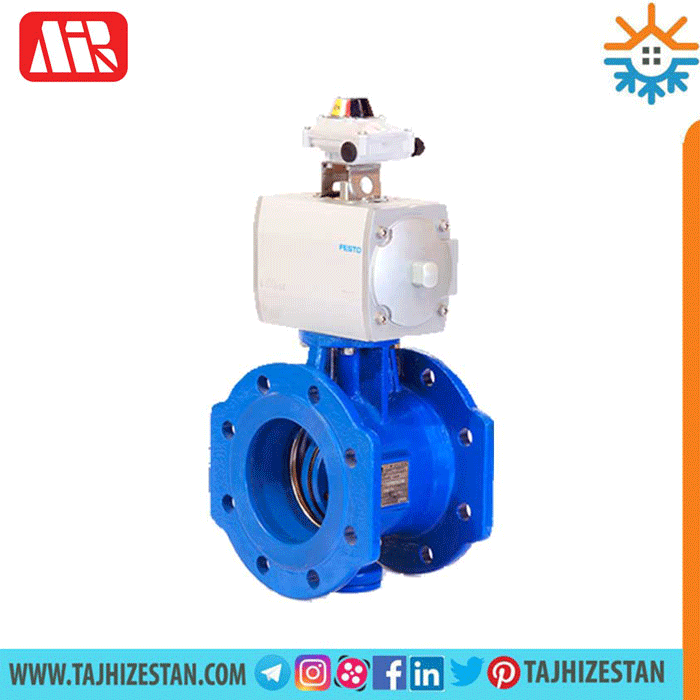

شیر پروانه‌ای فلنجدار پنوماتیک میراب

طراحی شیر پروانه‌ای فلنجدار پنوماتیک فاراب به صورت دوبار گریز از مرکز یا double eccentric انجام شده است. از ویژگی های دیگر این شیر می توان طراحی دوبار خارج از مرکز یاتاقان پروانه، شکل ارگونومی خوب برای حرکت خوب پروانه ، رینگ آببندی یکپارچه ، قابلیت تعویض آببندی از هر دو طرف ، تنظیم لاستیک آببندی در حالت بسته را نام برد.

شیر با 90 درجه گردش ساعت گرد بسته می شود. محرک این نوع شیر با هوا کار می کند که سیستم آن پنوماتیک با هوای فشرده است.

شیر پروانه‌ای فلنجدار پنوماتیک میراب

شیر پروانه‌ای فلنجدار پنوماتیک میراب در مکانهای زیادی کاربرد دارد و عملگر پنوماتیک آن با هوای فشرده محصولی است .

پوشش رنگ مورد استفاده در قطعات چدنی توسط رنگ اپوکسی رنگ آمیزی شده است .

این رنگ پودری آبی RAL5015 و RAL5005 است که به صورت الکترواستاتیک در رنگ آمیزی از آن استفاده می‌شود.

کاربرد این سیالات در سیالاتی چون آب خام آب آشامیدنی گاز و هوا تا دمای 70 درجه سانتیگراد است .

البته لاستیک NBR تا دمای 70 درجه سانتیگراد قابل استفاده است . برای دماهای بالاتر می توان از لاستیک EPDM استفاده کرد.

سایر موارد بر اساس سفارش قابل انجام است .

استاندارد ساخت شیر چدنی فلنج دار میراب

طراحی شده بر اساس استاندارد DIN EN 593 -DIN 3354
طراحی فاصله فلنج تا فلنج بر اساس استاندارد DIN EN 558-1 SERIES 15
طراحی فلنج تا فلنج F5 بر اساس DIN-3202
طراحی فلنج تا فلنج DIN 3202-F6 , و DIN EN 558-1 SERIES 13 به صورت سفارشی
استاندارد سوراخکاری فلنج بر اساس DIN EN 1092 DIN 2501

قطعات و مواد اولیه شیر چدنی فلنج دار پنوماتیک

بدنه و پروانه شیر چدنی

این قسمت شیر از جنس چدن داکتیل با استاندارد DIN EN 1563 و ترجیحا EN-GJS-400-15 ساخته شد هاست.
چدن داکتیل بدنه دارای شماره شناسایی قابل پیگیری مراحل تولید است.
ارایه گواهی تست شیمیایی و مکانیکی و متالوگرافی الزامی است.
این قطعات شیر چدنی حتما باید با کوره القایی ریخته گری شوند.

رینگ آببندی بدنه شیر پدنی فلنج دار

این قسمت از استنلس استیل ساخته شده است.
گرید استلس استیل برای این قسمت 1.4301 AISI 304 است.
رینگ آببندی به روش رول کاری، جوشکاری یا تراشکاری تهیه شده است.
عملیات تولید بر اساس استاندارد DIN EN 10088-3 انجام گرفته است.

شفت شیر چدنی فلنج‌دار

این قسمت از استلس استیل با گرید 1.4021 AISI 420 مطابق با استاندارد DIN EN 10088-3 ساخته شده است.

لاستیک آب بندی شیر چدنی فنلج‌دار

این قسمت از پلیمر لاستیک EPDM با گواهینامه مجاز ساخهت شده است.
گواهی نامه این پلیمر برای استفاده آب آشامیدنی از مرکز بین المللی صادر شده است.
در صورت سفارش می توان این قسمت را از پلیمر NBR تولید نمود.

گیربکس شیر چدنی فلنج‌دار

گیربکس های ساخته شده دارای کلاس آببندی حداقل IP67 هستند.
استاندارد آببندی گیربکس EN60529 است.
این گیربکس ها دارای خاصیت خود ترمزی و نمایش درصد گشودگی هستند.
گیربکس با چرخاندن در جهت عقربه های ساعت بسته می شود.

فلکه شیر جدنی

جهت باز و بسته شدن روی فلکه شیر چدنی کاملا واضح و مشخص است.

پیچ و مهره ها

پیچ و مهره های داخلی شیر در تماس با آب هستند لذا از استنلس استیل A2 ساخته شده اند.
استیل پیچ ها داخلی استادارد ISO 3506 DIN 267013 را دارد.
پیچ و مهره های خارجی باید از فولاد گالوانیزه باشند.

رنگ شیر چدنی

پوشش رنگی این شیر ها از نوع پودری اپوکسی است.
رنگکاری با پاشش به صورت الکترواستاتیک انجام میگیرد.
ضخامت رنگ این شیرها حداقل 250 میکرون است تا عمر طولانی داشته باشد.
رنگکاری دارای گواهینامه مجاز برای استفاده آب آشامیدنی است.

تست هیدرواستاتیک محصول

این تست باید طبق استاندارد DIN EN 12266-1 برای تست استحکام بدنه و آببندی پروانه انجام گیرد.
این تست در هردو طرف شیر صورت میگیرد.
از سایز DN1000 به بالا تست در قسمت پرفشار انجام می شود اما به درخواست مشتری تست در قسمت کم فشار نیز صورت میگیرد.

کنترل حین فرایند تولید

تمام مراحل ساخت و تولید شیر چدنی مطابق طرح کیفیت کنترل می شوند.
کلیه مستندات برای شیرها قابل ارایه هستند.
