الکتروموتور سه فاز پوسته چدنی موتوژن

الکتروموتور سه فاز بدنه چدنی موتوژن در کلاس حرارتی F ( تحمل حرارت تا دمای 155 درجه سانتی گراد) ساخته می شوند و از درجه حفاظت بین المللی IP55 برخوردار هستند که به معنای حفاظت بالا در برابر گرد و غبار و نفوذ ناپذیری در برابر ریزش باران یا آب پاشیده شده از هر جهت توسط نازلی حداقل با 7 میلیمتر قطر می باشد، دقت شود که IP55 به این معنا نیست که در برابر آب نفوذناپذیر است بلکه به این معناست که در برابر پاشیدن آب روی آن مقاوم است و آسیب خاصی نمی بیند. این درجه حفاظت بالاترین درجه حفاظتی در الکتروموتور ها می باشد. این الکتروموتور ها بر اساس استاندار های IEC طراحی و تولید می شوند. الکتروموتور سه فاز بدنه چدنی موتوژن دارای روتور قفس سنجابی هست که نسبت به روتور های سیم بندی شده از ماندگاری بیشتری برخوردار است. در ضمن این الکتروموترو ها دارای duty type یا نوع کار S1 هستند؛ بدین معنا که برای کار دائم طراحی و ساخته شده اند.

الکتروموتور های سه فاز تک دور پوسته چدنی در توان های 3 تا 340 اسب بخار موجود می باشند و معمولا برای توان های بالا از این نوع الکتروموتور ها استفاده می شود. در ادامه به برخی از مهمترین ویژگی های این موتور ها می پردازیم:

الکتروموتور سه فاز پوسته چدنی موتوژن

شرکت موتوژن تبریز دارای سابقه ای 45 ساله در طراحی و تولید الکتروموتور های صنعتی و خانگی می باشد و محصولات این شرکت از با کیفیت ترین الکتروموتور های به کار رفته در دستگاه های مختلف صنعتی می باشند. الکتروموتور سه فاز با بدنه چدنی موتوژن از با ارزش ترین محصولات شرکت موتوژن می باشد که نسب به الکتروموتر های تک فاز از توان بالاتری برخوردار هستند. از آنجایی که الکتروموتور ها هنگام راه اندازی جریانی تا چند برابر جریان نامی خود نیاز دارند نیاز است که از در ابتدای راه اندازی ولتاژی به اندازه 66 درصد ولتاژ نامی نوشته شده روی پلاک، به آن داد و کم کم ولتاژ را افزایش داد تا از آسیب دیدن سیم پیچ ها بر اثر عبور جریان بالا جلوگیری شود. البته برای حفاظت از الکتروموتر های سه فاز یا القایی از برخی رله های حفاظتی در برابر اتصال کوتاه، استارت طولانی، undervoltage یا حفاظت در برابر افت ولتاژ و … استفاده می شود. در ادامه به برسی برخی از موارد استفاده و ویژگی های الکتروموتور سه فاز بدنه چدنی موتوژن می پردازیم؛

ویژگی های الکتروموتور سه فاز بدنه چدنی موتوژن

مزایای الکتروموتور سه فاز بدنه چدنی موتوژن

مجهز به پروانه خنک کننده
کیفیت بالا
18 ماه گارانتی شرکتی
ضمانت اخلاقی در اصالت کالا
موجود در دور های 900rpm- 1400rpm -3000rpm

الکتروموتور سه فاز بدنه چدنی موتوژن دارای بخش های زیر می باشد:

بخش های الکتروموتور سایز فریم 100-160:

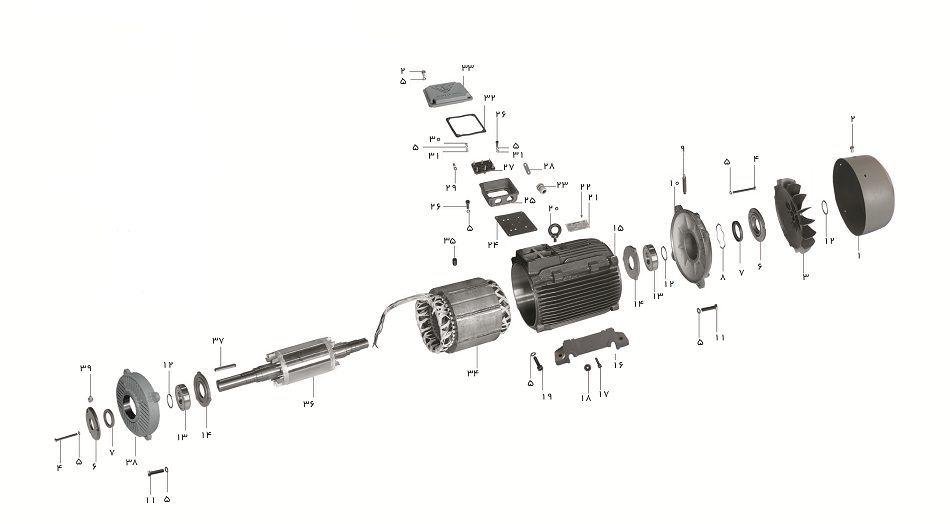

شماتیک انفجاری یک الکترو موتور سه فاز پوسته چدنی ساخت شرکت موتوژن

نیم پلیت
میخ پرچ
گلند
لاستیک بین فریم و ترمینال باکس
ترمینال باکس
پیچ آلنی
ترمینال برد
پل اتصال مسی
کابلشو
مهره شش گوش
واشر تخت
لاستیک درب ترمینال باکس
درب تبرمینال باکس
استاتور
پیچ آلنی مغزی
روتور با شفت
خار سر شفت
براکت جلو

کاور پروانه
پیچ سر صلیبی
پروانه خنک کاری
پیچ شش گوش
واشر فنری
مهره گریس خور
گردگیر
رینگ ضربه گیر (تراز کننده)
براکت عقب
پیچ سر شش گوش
خار فنری
بلبرینگ
فریم
پایه
پیچ ارت
علامت ارت
پیچ آلنی برای بیستن پایه
قلاب

بخش های الکتروموتور سایز فریم 180-400؛

شماتیک گسترده الکتروموتور سه فاز بدنه چدنی موتوژن

نیم پلیت
میخ پرچ
گلند
لاستیک بین فریم و ترمینال باکس
ترمینال باکس
پیچ آلنی
ترمینال برد
پل اتصال مسی
کابلشو
مهره شش گوش
واشر تخت
لاستیک درب ترمینال لاکس
درب ترمینال باکس
استاتور
پیچ آلنی مغزی
روتور با شفت
خار سر شفت
براکت جلو
مهره گریس خور

کاور پروانه
پیچ سر صلیبی
پروانه خنک کننده
پیچ شش گوش
واشر فنری
درپوش بیرونی
گردگیر
رینگ ضربه گیر ( تراز کننده)
رابط گریس خور
براکت عقب
پیچ سر شش گوش
خار فنری
بلبرینگ
درپوش درونی
فریم
پایه
پیچ ارت
علامت ارت
پیچ آلنی برای بستن پایه
قلاب
