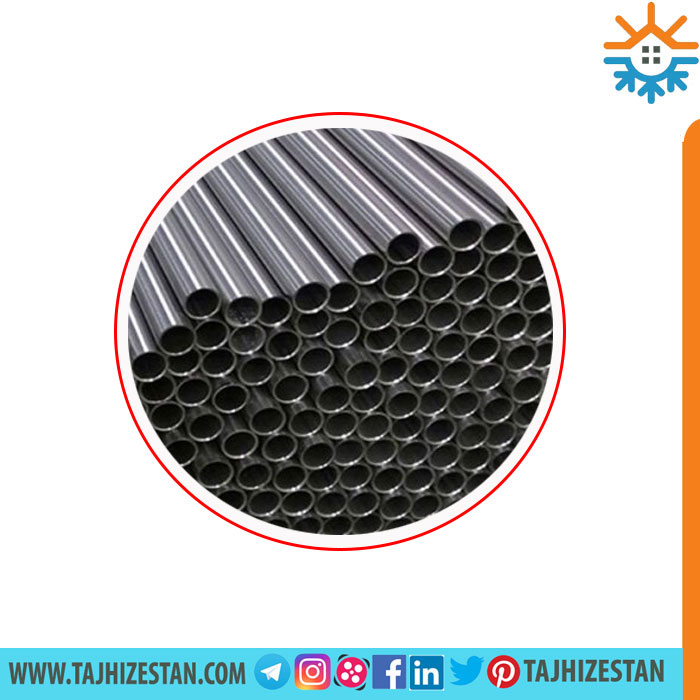

لوله آتشخوار
لوله آتشخوار یکی از انواع لوله های carbon steel می باشد. این لوله های از نوع لوله های بدون درز می باشد. لوله آتشخوار در صنایع مختلف به خصوص صنایع نفت ، گاز ، پتروشیمی کاربرد های گسترده ای دارد که برای مثال به بکار گیری تیوب های بویلر ها ، مبدل های حرارتی ، آبگرمکن های صنعتی ، خطوط انتقال مایعات با درجه حرارت بالا و صنایعی که در آن فشار و دمای عملیات بالاست استفاده می شود. دربخش هایی که اهمیت ویژه ای دارند و ممکن است هرگونه مشکل در فرایند باعث بروز خسارات جانی ، مالی و …. شود از این لوله ه استفاده می شود.
استاندارد لوله آتشخوار
استاندارد لوله های آتشخوار طبق DIN ، ASTM ، ASME تولید میشوند. از کشور های پیشگام در تولید لوله های آتشخوار که نیاز مند مهندسی دقیق ، مواد اولیه بسیار مناسب و تکنولوژی ویژه ساخت از کشور های چین ، روسیه ، اوکراین و هندی و …. نام برد. متریال بکار گیری شده در ساخت این لوله های براساس DIN17175 می باشد با ST ها مختلف یا همان میزان کربن متفاوت.
انواع مواد برحسب DIN17175 :
- ST35.8
- ST45.8
- A179
- SA192
در جدول زیر می توانید مقدار مواد بکارگیری شده در لوله های آتشخوار را بررسی کنید و طبق عملیات خود لوله مورد نیاز خود را تهیه و خریداری کنید.
جدول مشخصات شیمیایی
| tandard | Grade | Chemical Components (%) | ||||||
| C | Si | Mn | P | S | Mo | Cr | ||
| DIN17175 | St 35.8 | ≤0.17 | 0.10-0.35 | 0.40-0.80 | ≤0.040 | ≤0.040 | / | / |
| St 45.8 | ≤0.17 | 0.10-0.35 | 0.40-0.80 | ≤0.040 | ≤0.040 | / | / | |
| 15Mo3 | 0.12-0.20 | 0.10-0.35 | 0.40-0.80 | ≤0.035 | ≤0.035 | 0.25-0.35 | / | |
| 13CrMo44 | 0.10-0.18 | 0.10-0.35 | 0.40-0.70 | ≤0.035 | ≤0.035 | 0.45-0.65 | 0.70-1.10 | |
| 10CrMo910 | 0.08-0.15 | ≤0.50 | 0.40-0.70 | ≤0.035 | ≤0.035 | 0.90-1.20 | 2.0-2.50 | |
جدول مشخصات مکانیکی
| Standard | Grade | Mechanical properties | ||
| Tensile Strength (Mpa) | Yield Strength (Mpa) | Elongation (%) | ||
| DIN17175 | St 35.8 | 360-480 | ≥235 | ≥25 |
| St 45.8 | 410-530 | ≥255 | ≥21 | |
| 15Mo3 | 450-600 | ≥270 | ≥22 | |
| 13CrMo44 | 440-580 | ≥290 | ≥22 | |
| 10CrMo910 | 450-600 | ≥280 | ≥20 | |
جدول نام لوله ها برحسب استاندارد
| ST 35.8 | لوله های بدون درز برای بویلرها و دیگ های بخار |
| ST 45.8 | |
| 15Mo3 | لوله های بدون درز |
| 13CrMo44 | |
| 10CrMo910 |
عملیات تست لوله های آتشخوار
- تست کشش
- تست ضربه و خمش
- تست فشار خارجی
- تست های غیر مخرب
- بازرسی چشمی سطح لوله
- تست های اندازه گیری
- تست نشتی
- تست کشش گرم
- هیدروتست
- تست فشار
- تست دما
- تست های xray برای بازرسی بدنه
- عملیات حرارتی
عملیات حرارتی لوله های آتشخوار
لوله ها پس از تولید ، سرد شدن و دمای محیط از دمای 1200 درجه عبور میدهند و عملیات حرارتی انجام میدهند. از مزایای انجام عملیات حرارتی بروی لوله های کربن استیل بدون درز می توان به مواد زیر اشاره نمود :
- بالا رفتن عمر لوله و دوام بیشتر
- بالا رفتن سختی و مقاومت
- جوشکاری آسانتر
- بالا رفتن انعطاف پذیری
- بیشتر شدن مقاومت در برابر سایش
- کاهش الاستیسیته
استاندارد لوله آتشخوار
| سایز | ضخامت |
| 25.4 | 2.11 |
| 25.4 | 2.77 |
| 25 | 3 |
| 31.8 | 2.11 |
| 31.8 | 3.2 |
| 31.8 | 3.6 |
| 31.8 | 3.8 |
| 31.8 | 4 |
| 44.5 | 3.2 |
| 51 | 3.2 |
| 51 | 4.5 |
| 51 | 5.54 |
| 57 | 3.2 |
| 57 | 3.6 |
| 60.3 | 3.2 |
| 60.3 | 3.6 |
| 60.3 | 6.3 |
| 63.5 | 3.2 |
| 63.5 | 3.6 |
| 63.5 | 6.3 |
| 63.5 | 7.5 |
| 76.1 | 5.54 |
لوله آتشخوار دیگ
دیگ های بخار یکی از تجهیزات ویژه در صنایع تاسیسات مکانیکی و شیمیایی می باشد که کاربرد بسیار مهم و قابل توجهی دارد. برای گرم کردن سیال در دیگ از تیوب استفاده میشود. با توجه به فرایند داخل بویلر لوله یا تیوب بکارگیری شده باید از نوع بدون درز باشد و از نوع آتشخوار تا توان تحمل دما و فشار داخل دیگ را دارا باشد. تاکید میشود که برای این منظور از لوله های آتشخوار استفاده شود. زیرا هرگونه بروز مشکل در سیستم بویلر ها میتواند موجب خطرهای مالی و جانی زیادی شود.
