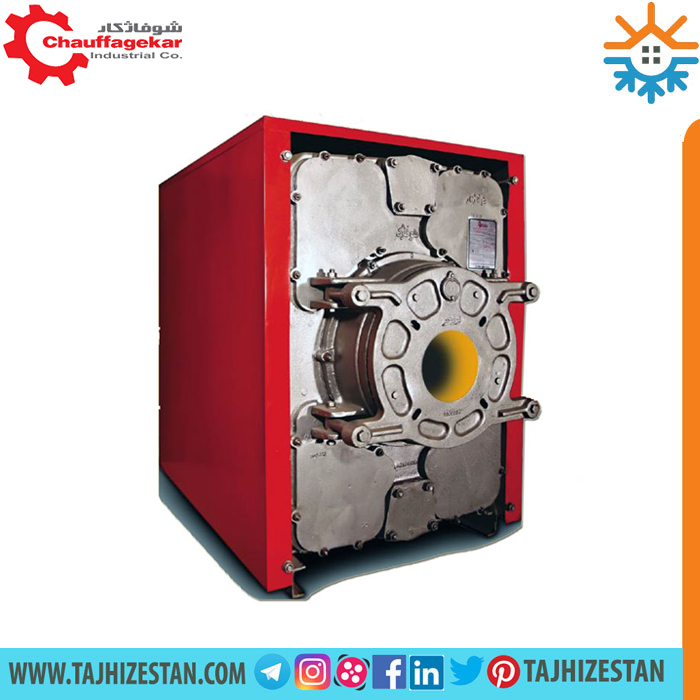

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300





  • حداقل ظرفیت حرارتی: 494000 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 1300000 کیلوکالری بر ساعت
  • جنس دیگ: چدن داکتیل ریختگی
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری سوپر هیت: 6 بار
  • حداکثر فشار کاری استار: 10 بار



دیگ چدنی شوفاژ کار مدل 1300

دیگ های چدنی شوفاژ کار، جزو قویترین دیگ های ساخت شرکت صنعتی شوفاژ کار است که در این رده جای گرفته است. از ویژگی های کلیدی این نوع دیگ، به موارد ذیل میتوان اشاره کرد:

  • گارانتی 10 ساله شرکت شوفاژ کار
  • قابلیت حمل و نقل آسان به داخل ساختمان
  • ارزش حرارتی

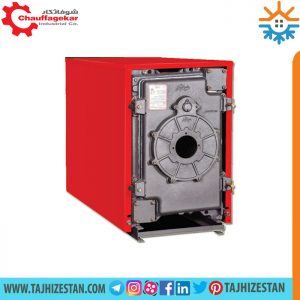

     دیگ چدنی شوفاژ کار مدل Turbo



توضیحات

دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل 1300 میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل 1300، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی توربو شوفاژ کار، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(“) 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز   105 درجه سانتیگراد
حداکثر فشار کاری مجاز   4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ چدنی شوفاژ کار مدل 1300

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگ چدنی شوفاژ کار مدل 1300

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

طراحی دیگ های چدنی شوفاژ کار مدل توربو

طراحی دیگ های چدنی شوفاژ کار مدل توربو





محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ

نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین



شاید شما این را نیز دوست داشته باشید…

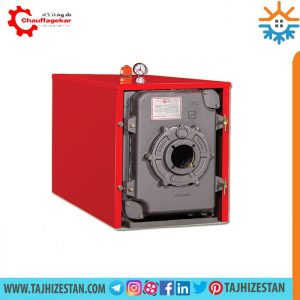

 دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400

 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

 دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo

 دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300











  • محمدرضا آذرشب
  • ۰
  • ۰

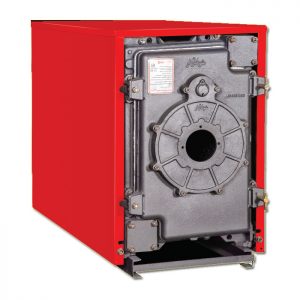

دیگ چدنی شوفاژکار مدل توربو



دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo یا توربو ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل Turbo میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Turbo ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی شوفاژ کار مدل Turbo، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.

مشخصات مکانیکی به صورت کامل برای دیگ های چدنی توربو شوفاژ کار

مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(") 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز 105 درجه سانتیگراد
حداکثر فشار کاری مجاز 4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ دیگ چدنی شوفاژ کار مدل Turbo

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود. هم چنین ضخامت بدنه دیگ 5 میلی متر می باشد.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

                                                                 نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای توربو

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

[caption id="attachment_1293" align="aligncenter" width="984"]طراحی دیگ های چدنی شوفاژ کار مدل توربو                                                      طراحی دیگ چدنی شوفاژ کار مدل Turbo[/caption]

نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین

سوالات متداول

1.آیا پره های دیگ قابل تعمیر و جایگزینی هستند ؟ در پاسخ به این سوال باید گفت که پره های دیگ قابل تعویض بوده اما گاهی اوقات دیگ های استفاده شده بسیار قدیمی بوده و عوض کردن دیگ به صرفه تر خواهد بود. زیرا علاوه بر داشتن یک دیگ نو ، گارانتی نیز شامل محصول خواهد شد.

3.کدام عوامل سبب افزایش طول عمر یک دیگ می شود؟ از جمله عوامل موثر در این امر ، انتخاب مشعل مناسب با دیگ مورد نظر ، سختی گیر رزینی و آب بندی کردن پره های دیگ است.   انتخاب دیگی با ظرفیت  مناسب و بهینه  باید به شدت مورد توجه قرار بگیرد ، زیرا ظرفیت مناسب میتواند از کار کردن مداوم آن کاسته و در نتیجه عمر آن افزایش پیدا کند.

2.چگونه میتوان ظرفیت یک دیگ را محاسبه کرد؟ ظرفیت دیگ را میتوان  با توجه به جدول و فرمولی که در ادامه قرار داده شده است ، محاسبه کرد.

ظرفیت دیگ = (حجم تهویه +حجم استخر +حجم آبگرم مصرفی) *(ظرفیت حرارتی )+20درصد ضریب اطمینان

  معمولی سرد خیلی سرد
فضای تهویه 50kcal/h.m3 85kcal/h.m3 80kcal/h.m3
استخر 600kcal/h.m3 800kcal/h.m3 1000kcal/h.m3
آب گرم مصرفی به ازای هر لیتر 80kcal/h.m3

سایت رسمی شرکت صنعتی شوفاژ کار

محصولات مربوط به دیگ چدنی

محصولات و مطالب ما در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان صفحه اصلی تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم

برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

برای مشاهده دیگر محصولات اینجا کلیک کنید.

مطالب بلاگفا ما را اینجا دنبال کنید.

برای مشاهده مطالب میهن بلاگ اینجا کلیک کنید.

مطالب بلاگ بیان را اینجا ببینید.

آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان دیگ چدنی توربو میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان دیگ چدنی توربو

شاید شما این را نیز دوست داشته باشید…

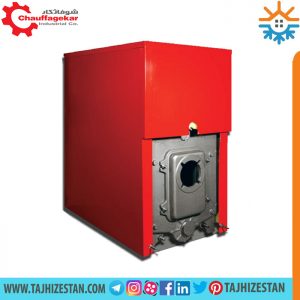

 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

 دیگ چدنی MI3 مدل L90

دیگ چدنی MI3 مدل L90

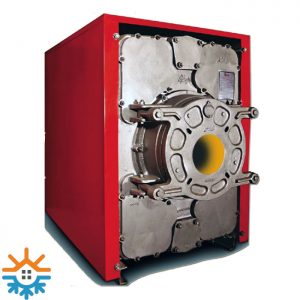

 دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

 دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300













  • محمدرضا آذرشب
  • ۰
  • ۰

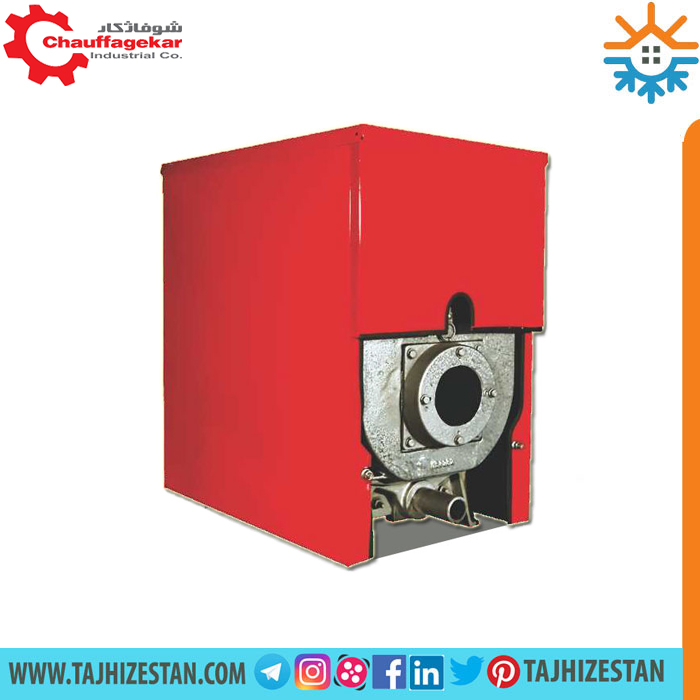

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار سوپر 300



  • حداقل ظرفیت حرارتی: 43700 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 83100 کیلوکالری بر ساعت
  • جنس دیگ: چدن ریختگی مقاوم
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری: 4 بار





دیگ چدنی شوفاژ کار سوپر 300

دیگ های چدنی شوفاژ کار سوپر 300 در ظرفیت های حرارتی مختلف، با قابلیت انتقال ساده به وسیله دو نفر به هر مکانی از ساختمان. از ویژگی های کلیدی این نوع دیگ میتوان به موارد ذیل اشاره کرد:

  • گارانتی بی قید و شرط شوفاژ کار به مدت 10 سال (در صورت نصب صحیح دیگ)
  • قابلیت حمل آسان به داخل ساختمان
  • بازده حرارتی بالا
  • برند معتبر ملی

توضیحات

دیگ چدنی شوفاژ کار سوپر 300

دیگ چدنی شوفاژ کار مدل Solar-400، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل سوپر 300 میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Solar-400 ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی شوفاژ کار مدل Solar-400، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کار مدل Solar-400، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ چدنی شوفاژ کار مدل Solar-400، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Super 300-5 Super 300-6 Super 300-7 Super 300-8 Super 300-9
تعداد پره دیگ Pcs 5 6 7 8 9
ظرفیت حرارتی kW 50.8 62.3 73.7 85.2 96.7
kCal/hr 43700 53600 63400 73300 83100
Btu/hr 173000 213000 251000 291000 330000
حجم آب گیری دیگ lit 22.3 26.7 31.3 35.8 40.2
قطر دهانه دودکش دیگ mm 144
حجم محفظه احتراق m3 0.0403 0.0484 0.0565 0.0645 0.0726
سایز اتصالات ورود و خروج DN(“) 1.1/2
قطر دهانه مشعل گیر mm 110
طول دیگ mm 682 764 864 928 1010
عرض و ارتفاع دیگ mm 444×760
وزن خالص دیگ kgr 205 233 262 291 321
حداکثر دمای کاری مجاز C 105 درجه سانتیگراد
حداکثر فشار کاری مجاز Bar 4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار سوپر 300

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای دیگ چدنی شوفاژ کار سوپر 300

بهتر است دیگ چدنی شوفاژ کار مدل Solar-400 شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سوپر 300

ددیگ چدنی مدل Solar-400 شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای دیگ چدنی شوفاژ کار سوپر 300

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ سوپر 300، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

نقشه مونتاژی دیگ سوپر 300 شوفاژ کار

نقشه مونتاژی دیگ سوپر 300 شوفاژ کار





محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



اینستاگرام تجهیزستان تلگرام تجهیزستان
لینکداین تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.



برای مشاهده دیگر محصولات اینجا کلیک کنید.



آپارات تجهیزستان
فیسبوک تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم توئیتر تجهیزستان
بیان تجهیزستان پمپ سیرکولاتور ارس مدل 16_50 اتاترم میهن‌بلاگ تجهیزستان پمپ سیرکولاتور پینترست تجهیزستان درباره ارس پمپ بلاگفا تجهیزستان درباره ارس پمپ





نقاط قوت

  •  برند معتبر ملی
  •  حمل ونقل آسان
  •  قیمت مناسب
  •  تعمیر و نگهداری راحت



شاید شما این را نیز دوست داشته باشید…



 دیگ چدنی شوفاژ کار مدل 1300

دیگ چدنی شوفاژ کار مدل 1300

 دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی شوفاژ کار سولار 400

دیگ چدنی MI3 مدل L90



دیگ چدنی MI3 مدل L90

 دیگ چدنی شوفاژ کار مدل Turbo

دیگ چدنی شوفاژ کار مدل Turbo







  • محمدرضا آذرشب
  • ۰
  • ۰



دیگ چدنی شوفاژ کار مدل Super400





دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400

  • حداقل ظرفیت حرارتی: 118700 کیلوکالری بر ساعت
  • حداکثر ظرفیت حرارتی: 369700 کیلوکالری بر ساعت
  • جنس دیگ: چدن داکتیل ریختگی
  • حداکثر دمای کاری: 105 درجه سانتیگراد
  • حداکثر فشار کاری: 4 بار



دیگ چدنی شوفاژ کار مدل Super400

دیگ های چدنی شوفاژ کار، جزو قویترین دیگ های ساخت شرکت صنعتی شوفاژ کار است که در این رده جای گرفته است. از ویژگی های کلیدی این نوع دیگ، به موارد ذیل میتوان اشاره کرد:

  • گارانتی 5 ساله شرکت شوفاژ کار
  • قابلیت حمل و نقل آسان به داخل ساختمان
  • ارزش حرارتی بالا

دیگ چدنی شوفاژ کار مدل Super400

دیگ چدنی شوفاژ کار مدل Super400 ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل Turbo میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل Turbo ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی توربو شوفاژ کار، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل توربو، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ توربو، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد Turbo-8 Turbo-9 Turbo-10 Turbo-11 Turbo-12 Turbo-13 Turbo-14 Turbo-15
تعداد پره دیگ Pcs 8 9 10 11 12 13 14 15
ظرفیت حرارتی kW 283 336 388 441 495 536 599 651
kCal/hr 243000 289000 334000 379000 426000 461000 515000 560000
Btu/hr 966000 1146000 1324000 1505000 1689000 1829000 2044000 2221000
حجم آب گیری دیگ lit 131 147 163 179 195 211 227 243
قطر دهانه دودکش دیگ mm 300 400
حجم محفظه احتراق m3 0.2664 0.2997 0.333 0.3663 0.3996 0.4329 0.4662 0.4995
سایز اتصالات ورود و خروج DN(“) 3
قطر دهانه مشعل گیر mm 144 185
طول دیگ mm 1561 1714 1867 2020 2173 2326 2479 2632
عرض و ارتفاع دیگ mm 725×1121
وزن خالص دیگ kgr 920 1022 1124 1226 1327 1429 1531 1633
حداکثر دمای کاری مجاز   105 درجه سانتیگراد
حداکثر فشار کاری مجاز   4 بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار مدل Super400

مقاومت بدنه به گونه ای است که تا فشار 4 بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع 13 طبقه (40 متر) قابل استفاده خواهد بود.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سوپر 400

دیگ های توربو شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری 4472 و 4473 و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت 10 سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

طراحی دیگهای دیگ چدنی شوفاژ کار مدل Super400

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب دیگ توربو، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ











نقاط قوت

  •  حمل توسط دو نفر (به صورت پره ای)
  •  برند معتبر
  •  طول عمر بالا
  •  طراحی حرفه
  •  ضمانت 5 ساله شوفاژ کار

نقاط ضعف

  •  شکنندگی دیگ در هنگام ضربه سنگین

طراحی مهندسی91/100ارزش حرارتی دیگ نسبت به جا57/100ارزش خرید نسبت به قیمت94/100ضمانت و گارانتی89/100کارایی و طول عمر84/100

  • محمدرضا آذرشب
