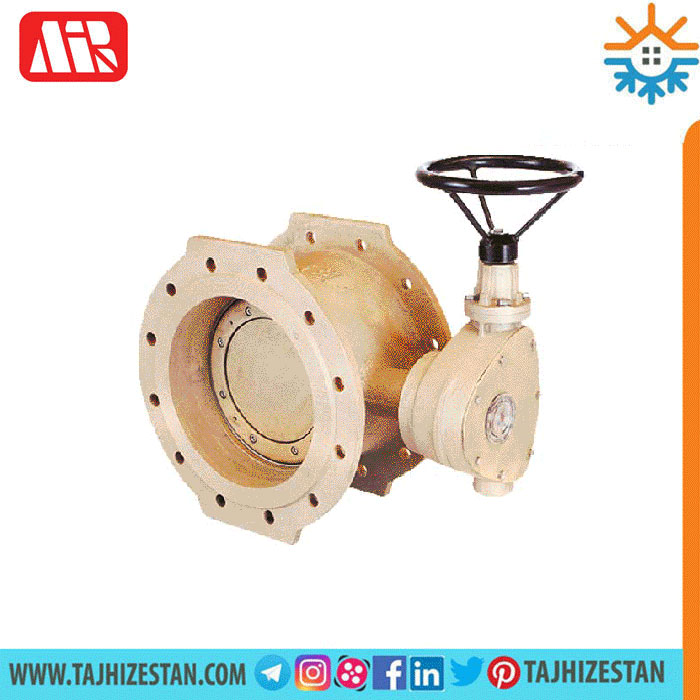

شیر پروانه ای نیکل آلومینیوم برنز میراب

شیرهای پروانه ای فلنج دار به صورت دوبار مرکز یا double eccentric هستند. از مزایای این نوع شیر می توان یاتاقان بدنی دوبار خارج از مرکز در بدنه، شکل و فرم مناسب برای جریان ، رنگ آببندی یکپارچه ، آببندی از دو طرف و قبلیت تعویض و تنظیم لاستیک آببندی را در حال بسته نام برد. در جهت ساعت گرد عقربه های ساعت 90 درجه شیر بسته می شود.

مشخصات شیر پروانه ای نیکل آلومینیوم برنز

شیر پروانه ای نیکل آلومینیوم برنز یک محصول برای کاربردهای مختلف است.

استاندارد شیر پروانه ای میراب

استاندارد طراحی شیر مطابق با DIN EN 593 DIN3354
استاندارد فاصله فلنج تا فلنج بر اساس DIN EN 558-1 SERIE 14 DIN 3202-F2
استاندارد سوراخکاری شیر پروانه ای بر اساس DIN EN 1092 DIN 2501
قطعات اولیه مورد استفاده در شیر پروانه میراب مدل نیکل آلومینیوم برنز

بدنه شیر پروانه ای نیکل آلومینیوم برنز

بدنه از جنس آلیاز نیکل-آلومینیوم-برنز (Ni-Al-Bz) است که طبق استاندارد ASTM B148 UNS NO. C95800 ساخته شده است.
همچنین دارای شماره شناسایی جهت پیگیری مراحت تولید در حین ساخت و تولید است.
ارایه گواهی نامه تست شیمیایی و متالوگرافی و مکانیکی الزامی است.
این قطعات در کوره القایی ریخته گری می شوند.
آنالیز تست مکانیکی شامل سختی، کشش و ضربه است.

پروانه یا DISC شیر نیکل آلومینیوم برنز میراب

آلیاژ از جنس نیکل-آلومینیوم-برنز (Ni-Al-Bz) و طبق استاندارد ASTM B148 UNS NO. C95800 ساخته شده است.
جنس پروانه دارای شماره شناسایی جهت پیگیری مراحل تولید در حین ساخهت هستند.
ارایه گواهی نامه تست شیمیایی و متالوگرافی و مکانیکی الزامی است.
این قطعات در کوره القایی ریخته گری می شوند.
آنالیز تست مکانیکی شامل سختی، کشش و ضربه است.

شفت های شیر پروانه ای میراب

آلیاژ شفت شیر بر اساس استاندارد ASTM B164 UNS NO. 4400 و با نام تجاری Monel 400 هستند.
لاستیک آب بندی بدنه یا SEALING PROFILE
جنس این قسمت از لاستیک EPDM است که دارای گواهی نامه مجاز برای استفاده از آب اشامیدنی از مراکز معتبر بین المللی است.
گیربکس شیر پروانه ای یا GEARBOX
گیربکس این محصول باید حداقل بر اساس کلاس آببندی IP67 باشند که مطابق با استاندارد EN 60529 ساخته شده اند و دارای خاصیت خود ترمزی شاخص نمایش درصد گشودگی شیر هستند.
گیربکس نیاز به مراقبت زیادی ندارد و چرخش ساعت گرد شیر را می بندد.

فلکه شیر پروانه ای HAND WHEEL

جهت باز و بسته شدن شیر روی فلکه واضح و مشخص است.

پیچ شیر پروانه ای

پیچ هایی که در تماس با سیال هستند از جنس آلیاژ نیکل- مس ساخته شده اند که طبق استاندارد ASTM B164 UNS NO. 4400 هستند و نام تجاری آنها MONEL 400 است.

تست هیدرواستاتیک نیکل آلومینیوم برنز

تست استحکام بدنه به صورت هیدرواستاتیک و بر اساس استاندارد DIN EN 12266-1 هستند.

کنترل حین فرایند (QC-PLAN)

کلیه مراحل تولید و ساخت شیر پروانه ای نیکل آلومینیوم برنز میراب باید مطابق برگه طرح کیفیتی کنترل شده باشند.
